如何使用 Web Wireshark

Web Wireshark 让您直接在浏览器中分析网络数据包，无需安装 Wireshark 软件。它通过 Docker 容器中的 xpra 技术提供完整的 Wireshark 图形界面，支持实时捕获和深度包检测。

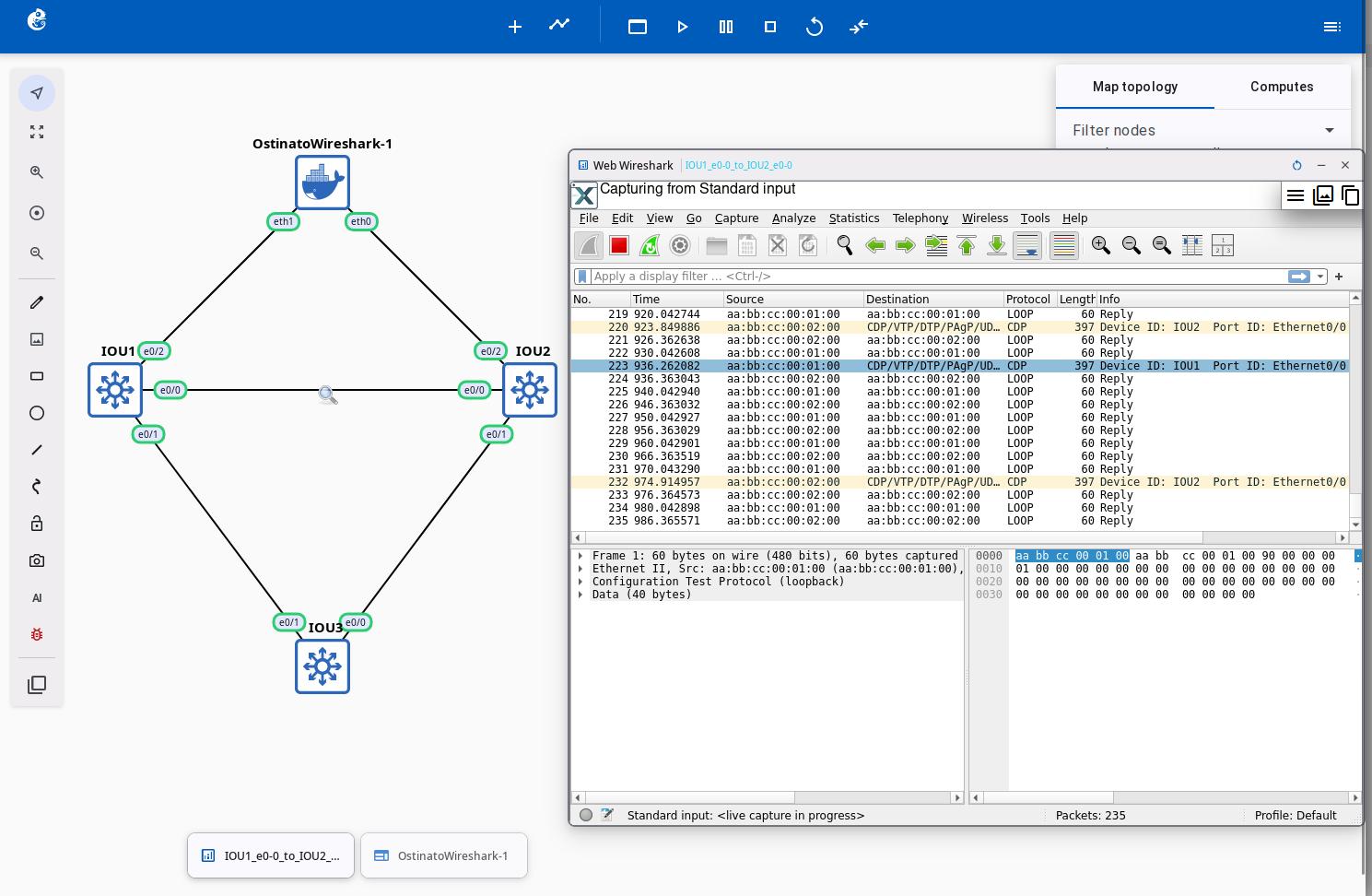

Web Wireshark界面

安装 Web Wireshark​

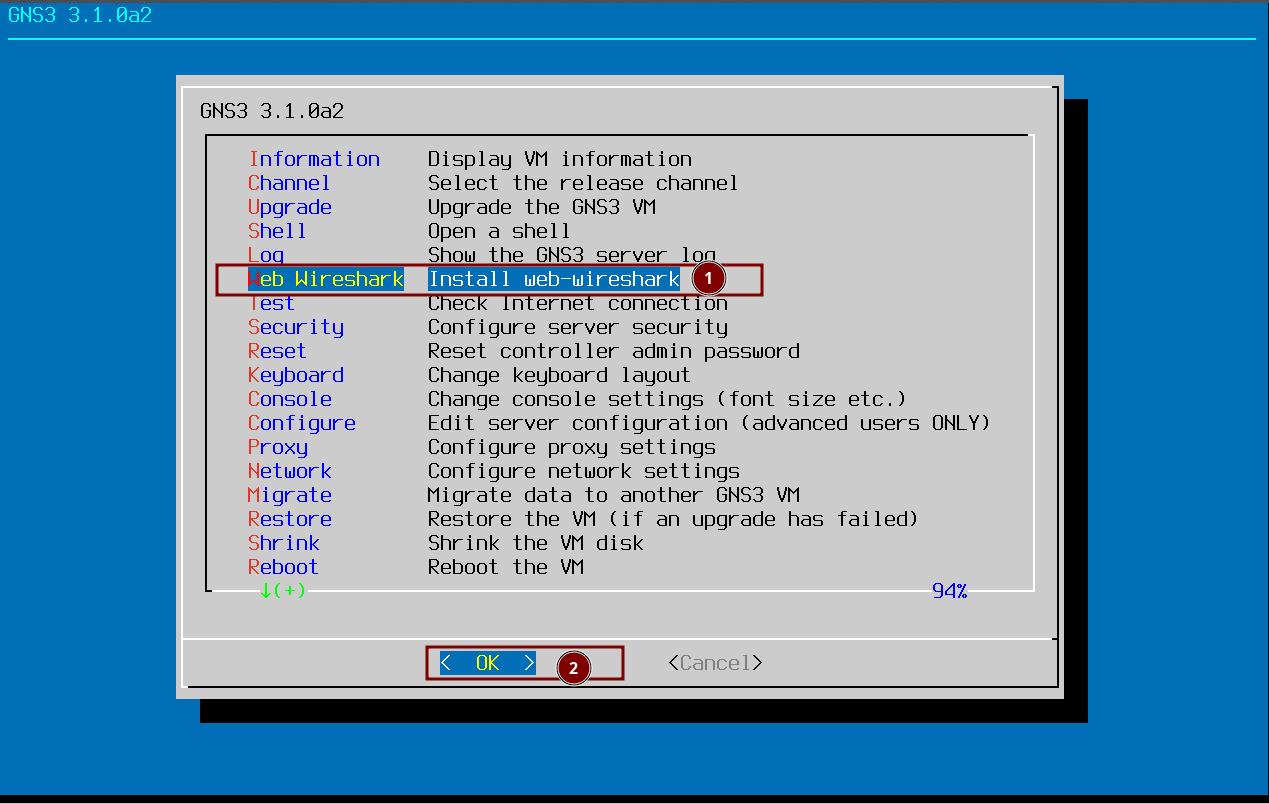

如下图所示，在 GNS3 VM 界面选择 Web Wireshark，然后选择 OK 按钮回车。系统会先尝试从 Docker Hub 拉取 gns3/web-wireshark:latest 容器。

Web Wireshark安装选择界面

如果 Docker Hub 拉取失败，会尝试在本地构建 gns3/web-wireshark:latest 容器。构建过程中需要从 Docker Hub 拉取 Debian 13 的基础镜像，之后的软件包安装等会自动替换为阿里云的镜像源。

如果确定无法连接 Docker Hub 站点，可以通过以下百度网盘链接下载 gns3/web-wireshark 打包文件，上传到 GNS3 VM 中，使用 docker load -i 命令导入这个容器。

百度网盘分享链接：

链接: https://pan.baidu.com/s/1jcYif0NnQtcY9OCdSnptkg?pwd=z6yu 提取码: z6yu

使用 Web Wireshark​

步骤1：启动捕获

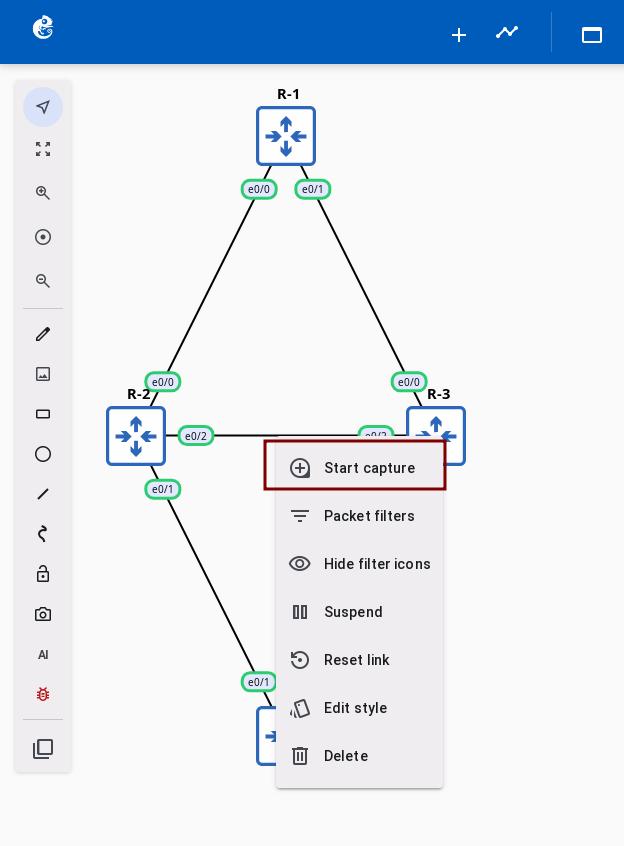

在项目拓扑中启动需要抓包的网络设备，然后在链路上右键点击，选择"Start capture"。

右键链路�启动捕获

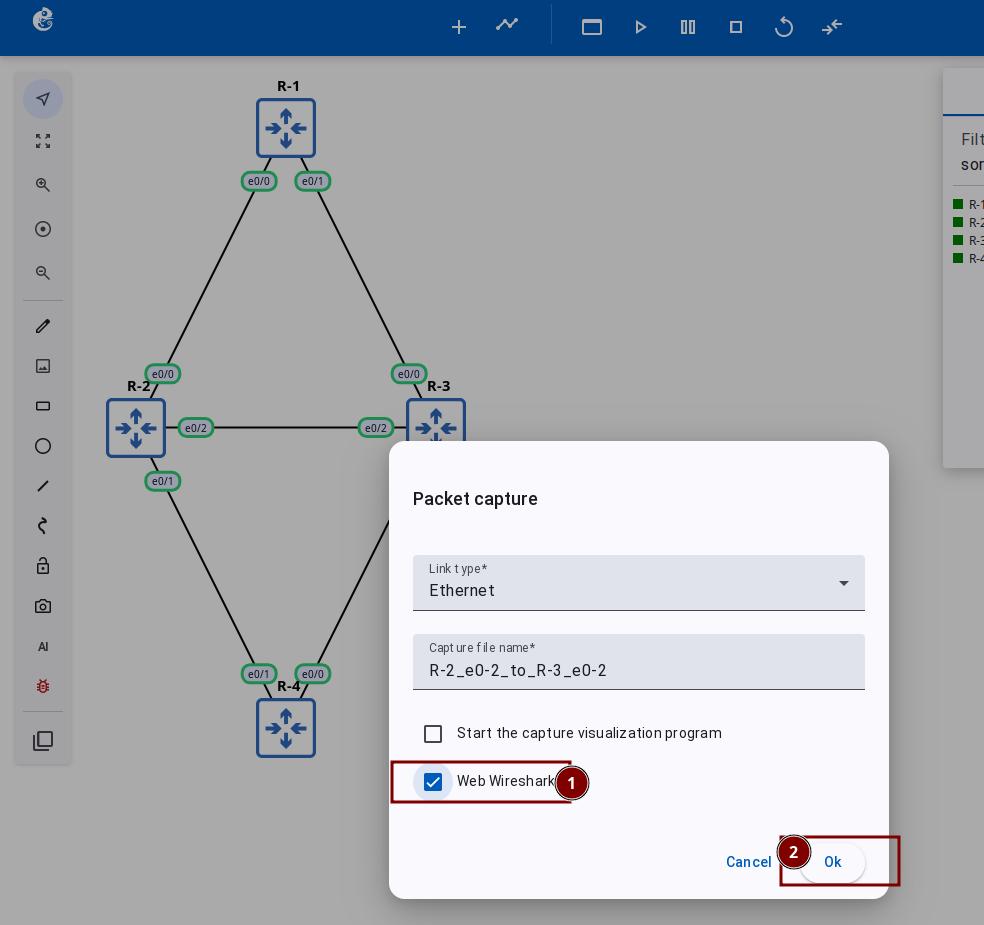

在弹出的"Packet capture"对话框中，勾选"Web Wireshark"选项，然后点击 OK。

配置 Web Wireshark 捕获

等待 3-6 秒，系统会自动启动 Web Wireshark 容器。

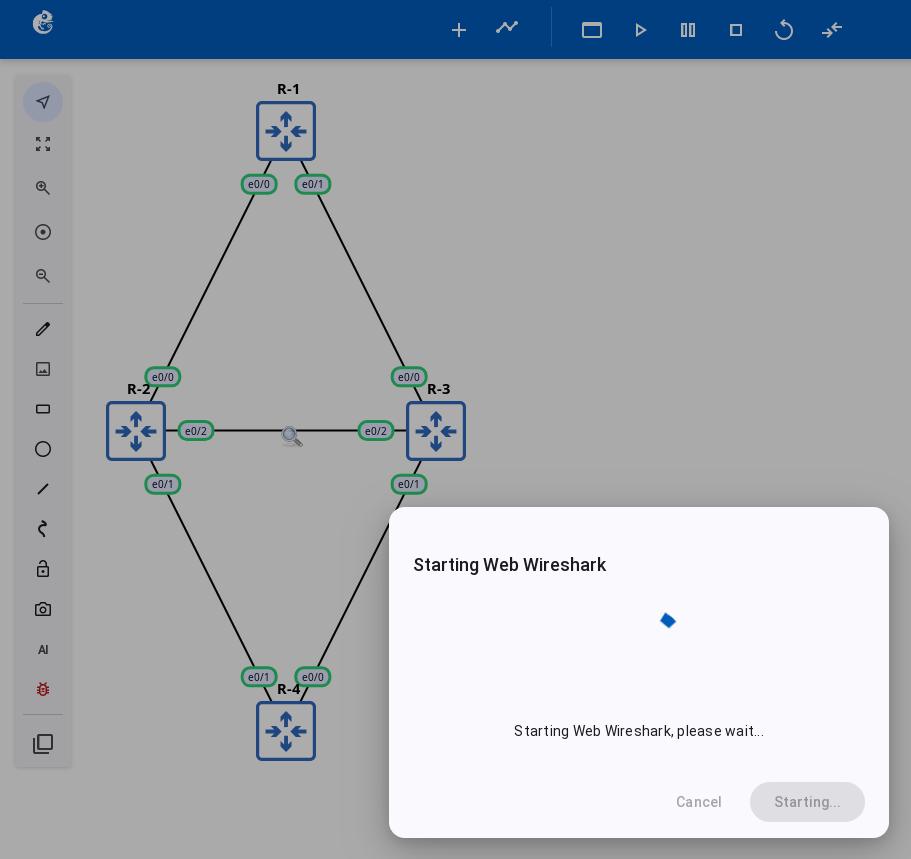

正在启动 Web Wireshark

启动完成后，链路中间会显示一个抓包图标。

链路上的抓包图标

步骤2：打开 Web Wireshark

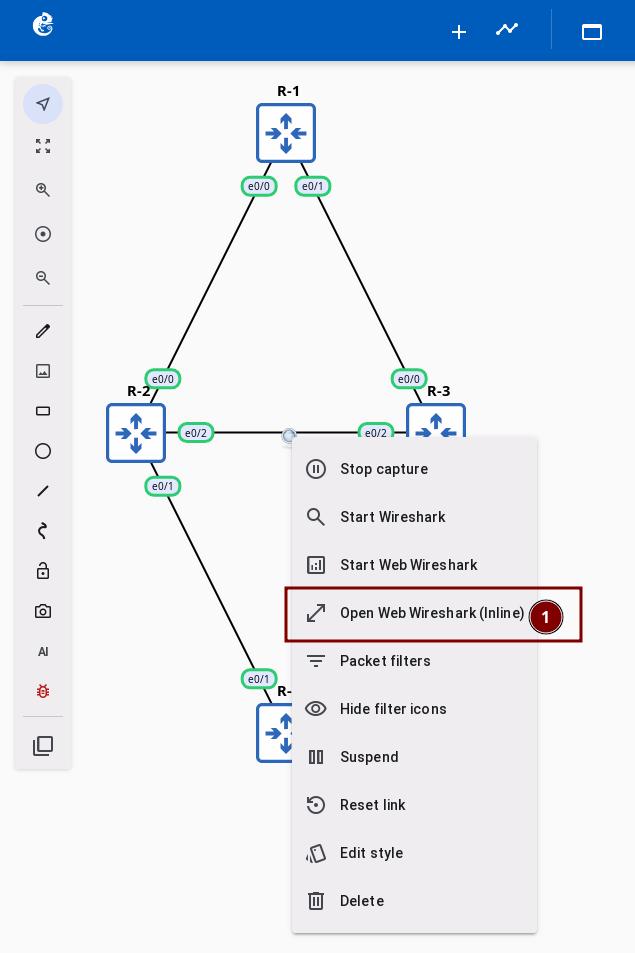

在抓包图标上右键点击，选择"Open Web Wireshark(Inline)"选项。

右键选择内联模式

步骤3：分析数据包

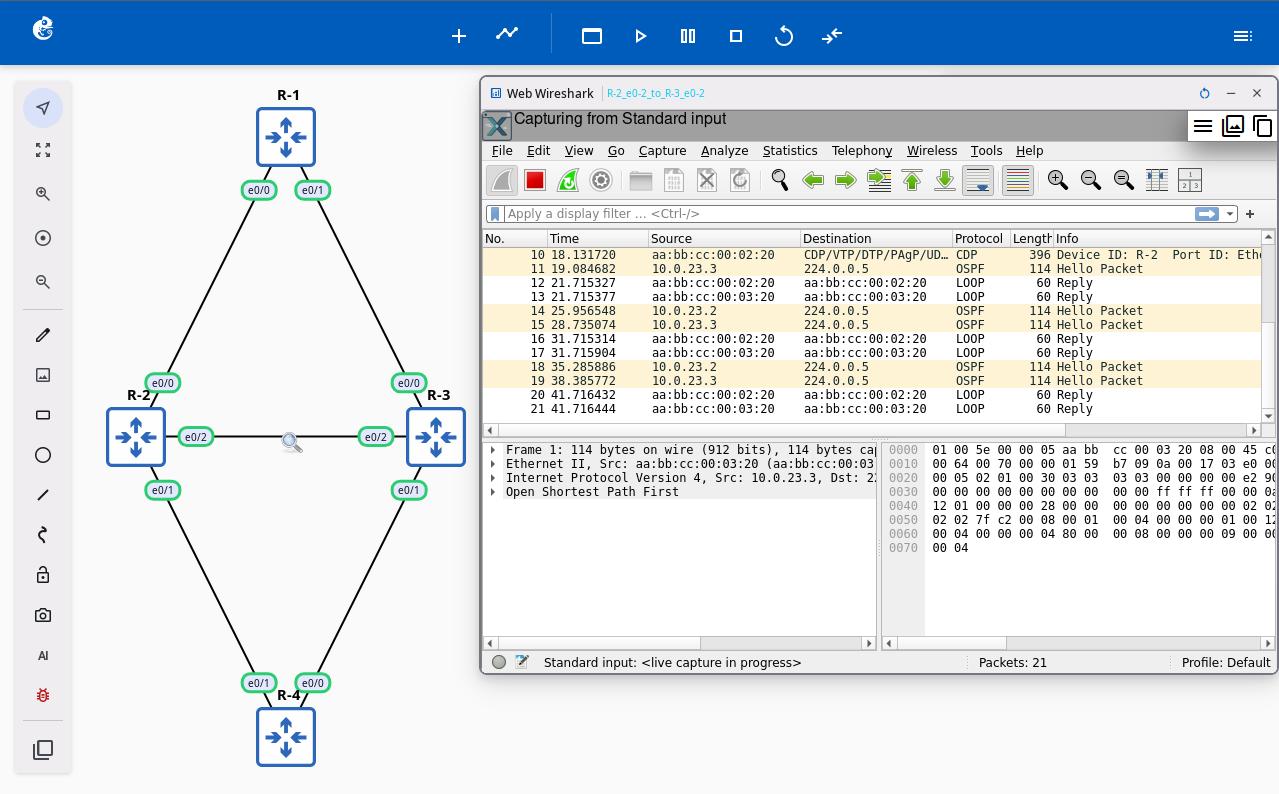

Web Wireshark 窗口会在拓扑中以悬浮窗口显示。您可以拖动窗口、调整大小或最小化。

Web Wireshark 内联窗口

现在可以像使用桌面 Wireshark 一样，在搜索框中进行数据包过滤和分析。

note

窗口约束：

  • 最小尺寸：800×600px
  • 最大尺寸：1920×1080px
  • 始终保持在浏览器视口内

配置管理​

基础配置​

Web Wireshark 的性能参数可以通过 gns3_server.conf 配置文件修改。

在 gns3_server.conf 文件中添加 [WebWireshark] 部分：

[WebWireshark]
# 启用/禁用 Web Wireshark 功能
enabled = true

# Docker 镜像名称
image = gns3/web-wireshark:latest

# Docker 网络子网
network_subnet = 172.31.0.0/22

# 容器内存限制
memory = 2g

# CPU 核心数分配
cpus = 1.0

# 进程数限制
pids_limit = 1000

参数说明​

参数默认值说明
enabledtrue启用或禁用 Web Wireshark 功能
imagegns3/web-wireshark:latestDocker 镜像名称和标签
network_subnet172.31.0.0/22Docker 网络子网（用于容器间通信）
memory2g容器内存限制（支持单位：k, m, g）
cpus1.0容器 CPU 核心数（可以是小数，如 1.5）
pids_limit1000容器内进程数限制

网络配置​

修改默认网络子网​

如果默认网络子网与您的网络冲突，可以修改：

[WebWireshark]
# 使用不同的子网
network_subnet = 192.168.100.0/22

注意事项：

  • 确保子网不会与主机网络冲突
  • 子网大小至少为 /22（支持约 1000 个 IP 地址）
  • 修改后需要重启 GNS3 服务器

配置文件位置​

  • GNS3 VM：/opt/gns3/server/gns3_server.conf
  • Linux 手动安装：~/.config/GNS3/3.1/gns3_server.conf

配置生效​

  1. 修改配置文件后，重启 GNS3 服务器使配置生效
  2. 新创建的容器使用新配置

技术架构​

系统架构​

Web Wireshark 采用容器化架构，将传统桌面应用转换为浏览器服务：

核心技术：

  • 容器化隔离：每个项目独立的 Docker 容器（gns3-wireshark-{project_id}）
  • 虚拟显示：Xvfb 虚拟帧缓冲（1920×1080×24）
  • 远程显示：xpra HTML5 客户端
  • 实时流式传输：WebSocket 双向代理

多会话机制​

项目级容器​

  • 每个项目一个容器：gns3-wireshark-{project_id}
  • 容器在项目关闭时停止，项目删除时删除

链路级会话​

  • 每个链路一个 xpra 会话
  • 确定性端口分配：display = port = 10000 + hash(link_id) % 10000
  • 端口范围：10000-19999

性能特征​

  • 首次启动：约 6 秒（包含容器启动）
  • 后续启动：约 5 秒（容器已运行）
  • 停止清理：约 2 秒

资源配置与性能调优​

默认配置：

  • 容器内存：2GB
  • CPU 分配：1.0 核心
  • 进程数限制：1000
  • 网络子网：172.31.0.0/22

每个 Wireshark 实例资源消耗：

  • 内存：150-250 MB
  • CPU：0.5-2%（空闲到活跃状态）
  • 线程数：约 30 个

内存配置建议​

根据同时使用的 Web Wireshark 实例数量调整内存：

并发实例数建议内存配置说明
4-6 个memory = 2g默认配置，中等使用
7-10 个memory = 4g重度使用
10+ 个memory = 8g大型拓扑

CPU 配置建议​

使用场景建议配置说明
偶尔使用cpus = 1.0默认配置
频繁使用cpus = 2.0更好的响应性能
多实例并发cpus = 4.0大型项目专用服务器

参考信息​

Web Wireshark vs 本地 Wireshark​

特性Web Wireshark本地 Wireshark
安装无需安装需要安装 Wireshark
访问方式浏览器中打开独立应用程序
显示位置浏览器标签页或内联窗口独立窗口
跨平台任何现代浏览器依赖操作系统
远程访问✅ 通过 Web UI 访问❌ 需要远程桌面

故障排查​

网络连接问题​

  • 检查 network_subnet 是否与现有网络冲突
  • 使用 docker network ls 查看现有网络
  • 必要时删除旧网络：docker network rm gns3-wireshark

功能贡献者​

Web Wireshark 功能由 YueGuobin 开发和贡献。
