如何绘制线条

Draw a Line（绘制线条）功能允许用户在 GNS3 网络拓扑图上绘制直线，用于创建路径标识。

使用流程​

激活工具

点击工具栏的线条图标按钮（工具提示："Draw a line"）。鼠标光标变为十字线。

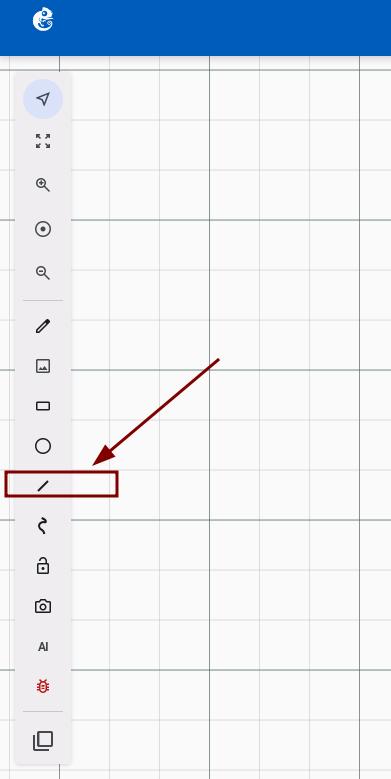

线条工具栏按钮

点击地图

在地图上点击想要放置线条的位置。线条会自动创建并显示。

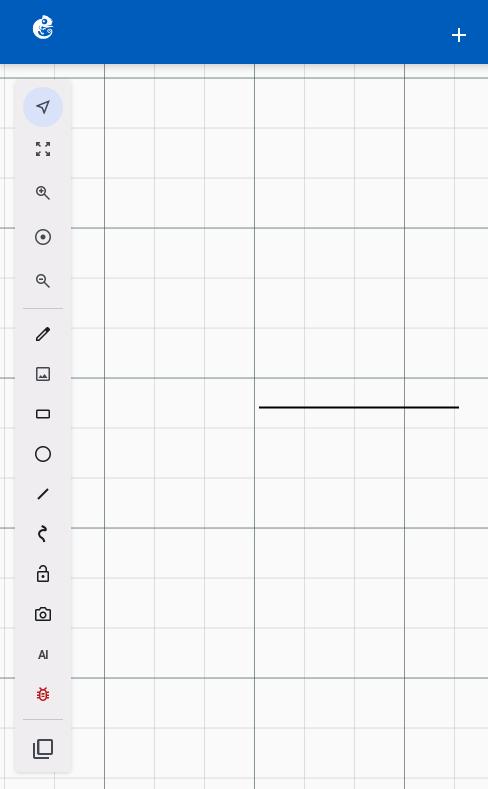

线条创建完成

Style Editor​

鼠标在线条上右键，选择 Edit style 选项，进入 Style editor 对话框。

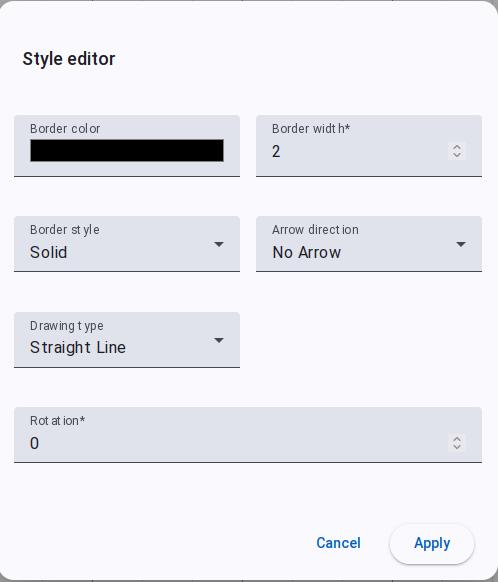

线条样式编辑器

  • Border Color（边框颜色） — 颜色选择器
  • Border Width（边框宽度） — 数字输入框（范围：0–100）
  • Border Style（边框样式） — 6 个选项：Solid（实线）、Dash（虚线）、Dot（点线）、Dash Dot（点划线）、Dash Dot Dot（双点划线）、No border（无边框）
  • Arrow Direction（箭头方向） — 4 个选项：No Arrow（无箭头）、End Arrow（终点箭头）、Start Arrow（起点箭头）、Both Arrows（两端箭头）
  • Drawing Type（绘图类型） — 2 个选项：Straight Line（直线）、Freeform (Control Point)（自由曲线）
  • Rotation（旋转角度） — 数字输入框

FreeForm（自由曲线）示例​

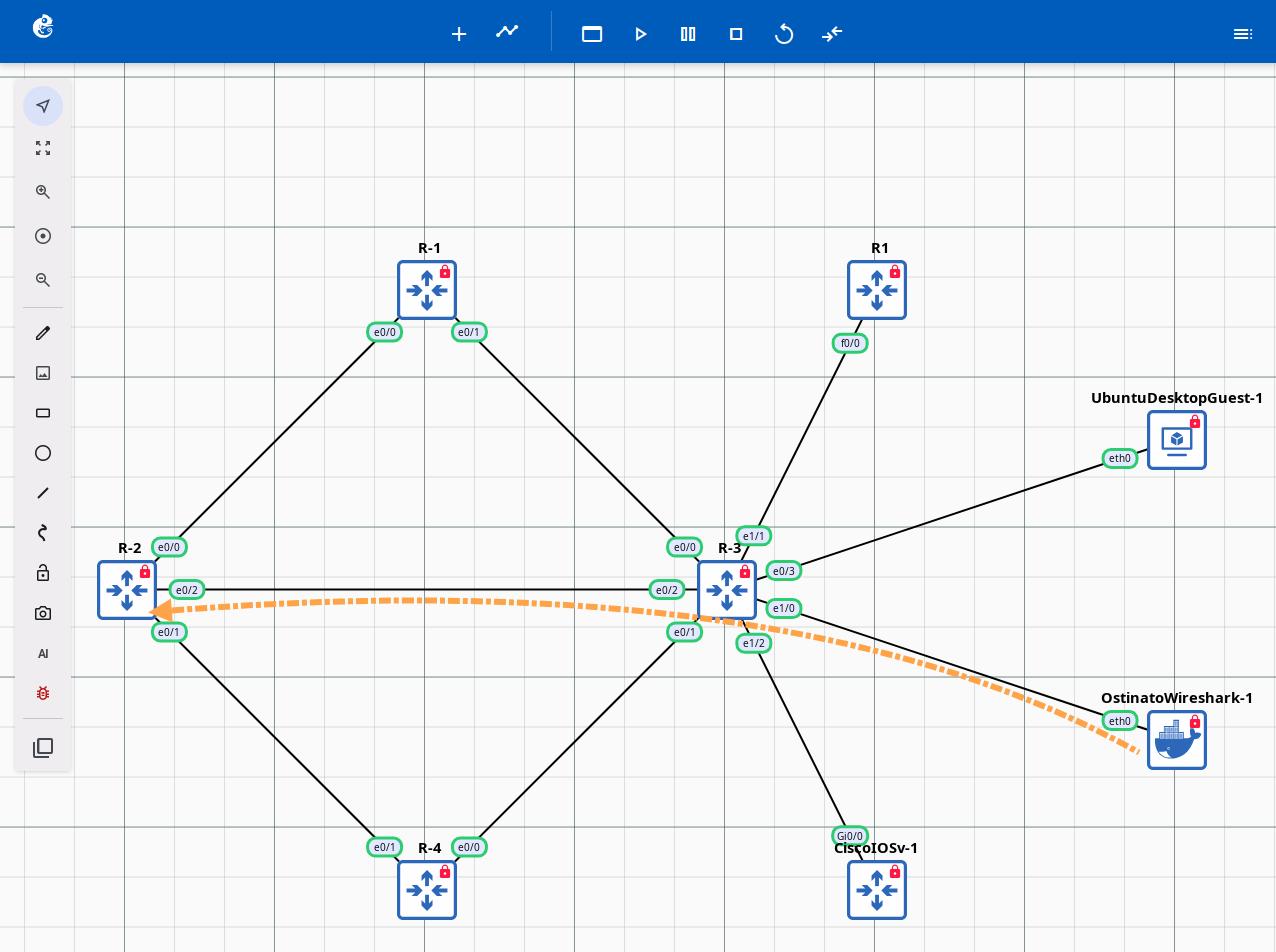

自由曲线示例
