如何配置 Dynamips 模板

Dynamips 是 GNS3 中用 IOS 镜像模拟 Cisco 路由器的引擎。与 builtin 模板不同，Dynamips 的 IOS 路由器模板需要用户手动创建——指定 IOS 镜像、选择平台、配置插槽等。

支持的平台（7 种）

平台	适用机型	RAM（默认）	NVRAM	特有字段
c7200	7200 系列	512 MB	512 KB	npe、midplane
c3745	3745	256 MB	256 KB	—
c3725	3725	128 MB	256 KB	—
c3600	3620 / 3640 / 3660	192 MB	128 KB	chassis
c2691	2691	192 MB	256 KB	—
c2600	2610~2651XM 等多种 chassis	160 MB	128 KB	chassis
c1700	1720~1760	160 MB	128 KB	chassis

创建模板

note

不同平台型号支持的 Network Adapters 各有差异，请根据实际设备选择。

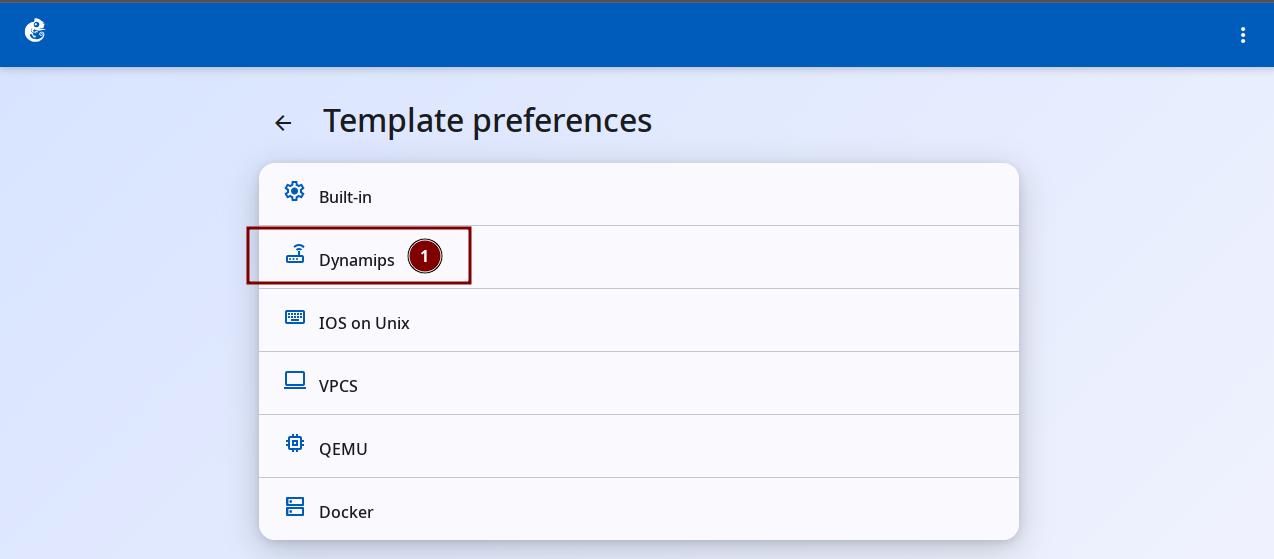

1. 点击”Dynamips”选项进入。

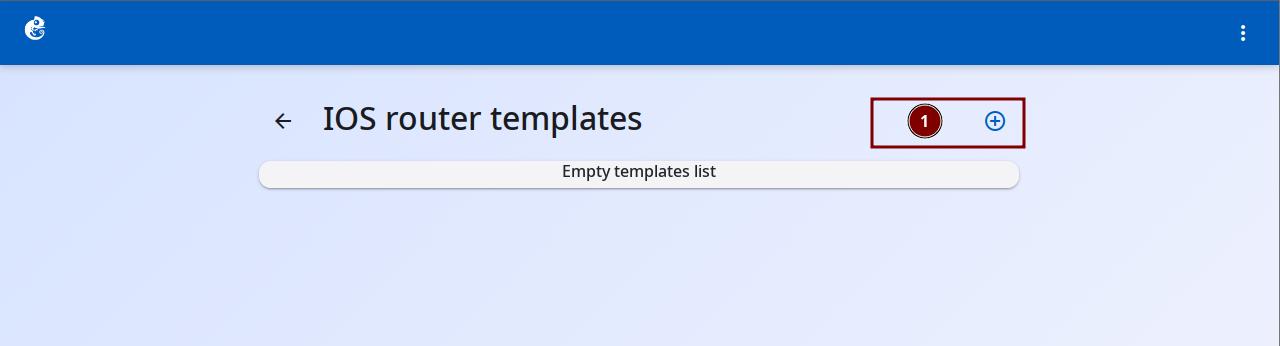

2. 点击右上角的 + 号按钮添加新模板。

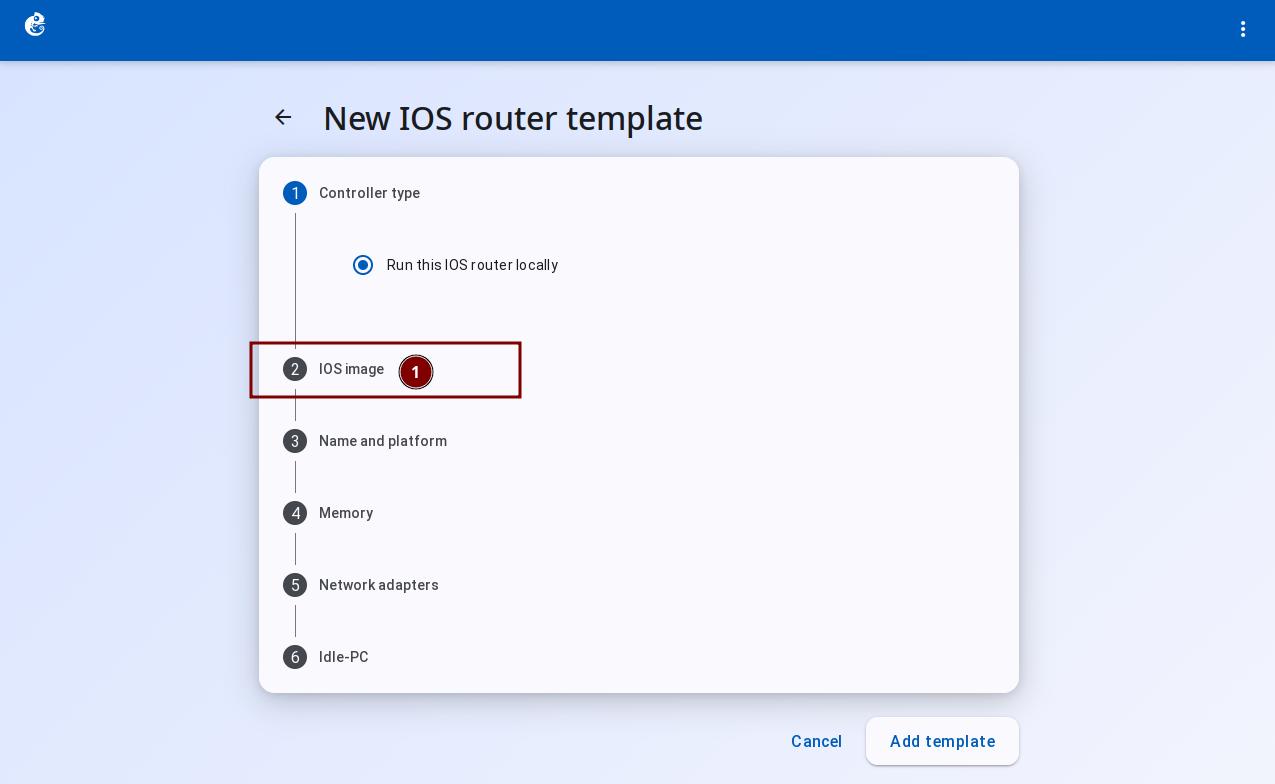

3. 按照引导步骤依次操作，点击”IOS Image”。

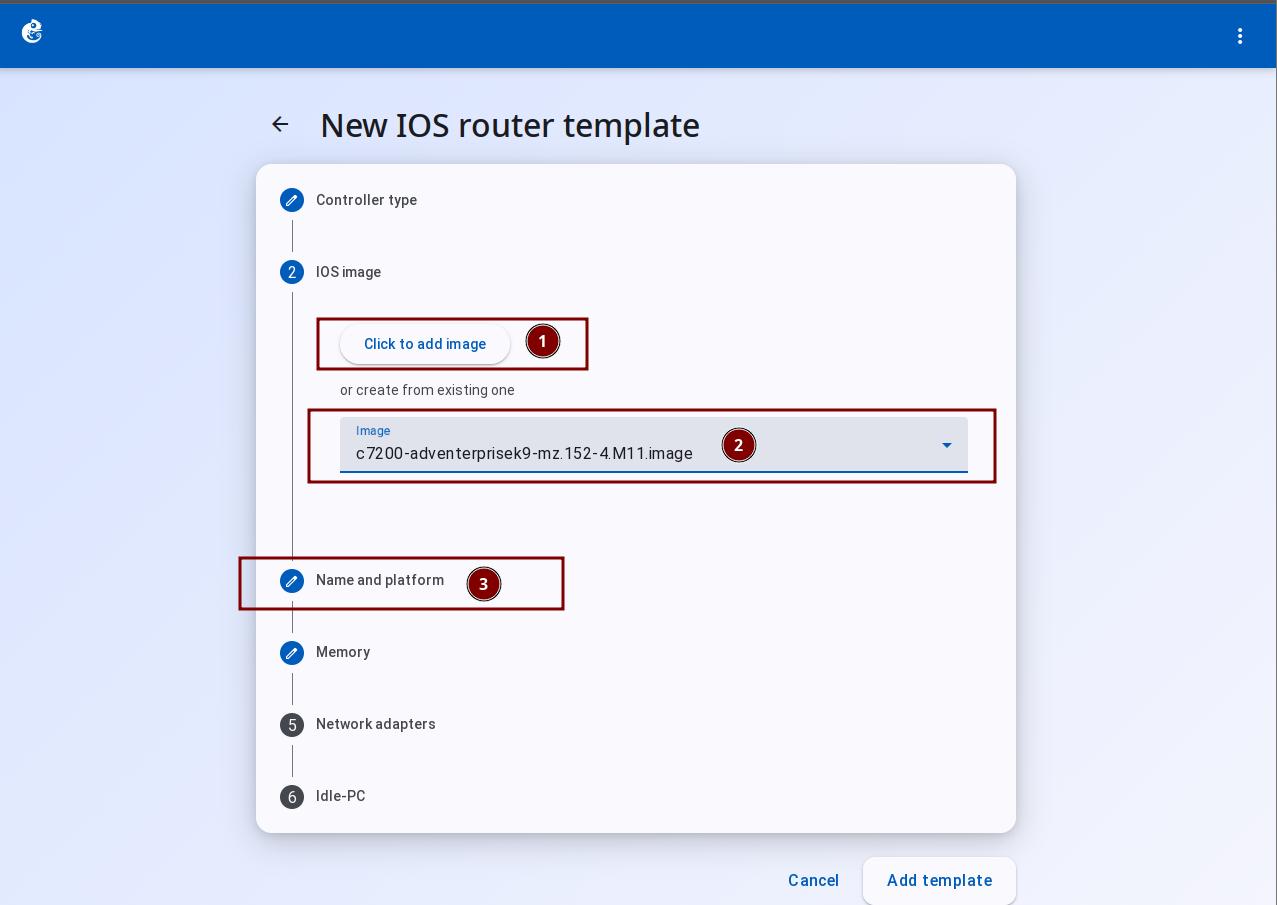

4. 在 IOS Image 步骤中，点击”Click to add image”上传本地的镜像文件，或从下方列表选择已上传的镜像，然后点击”Name and platform”。

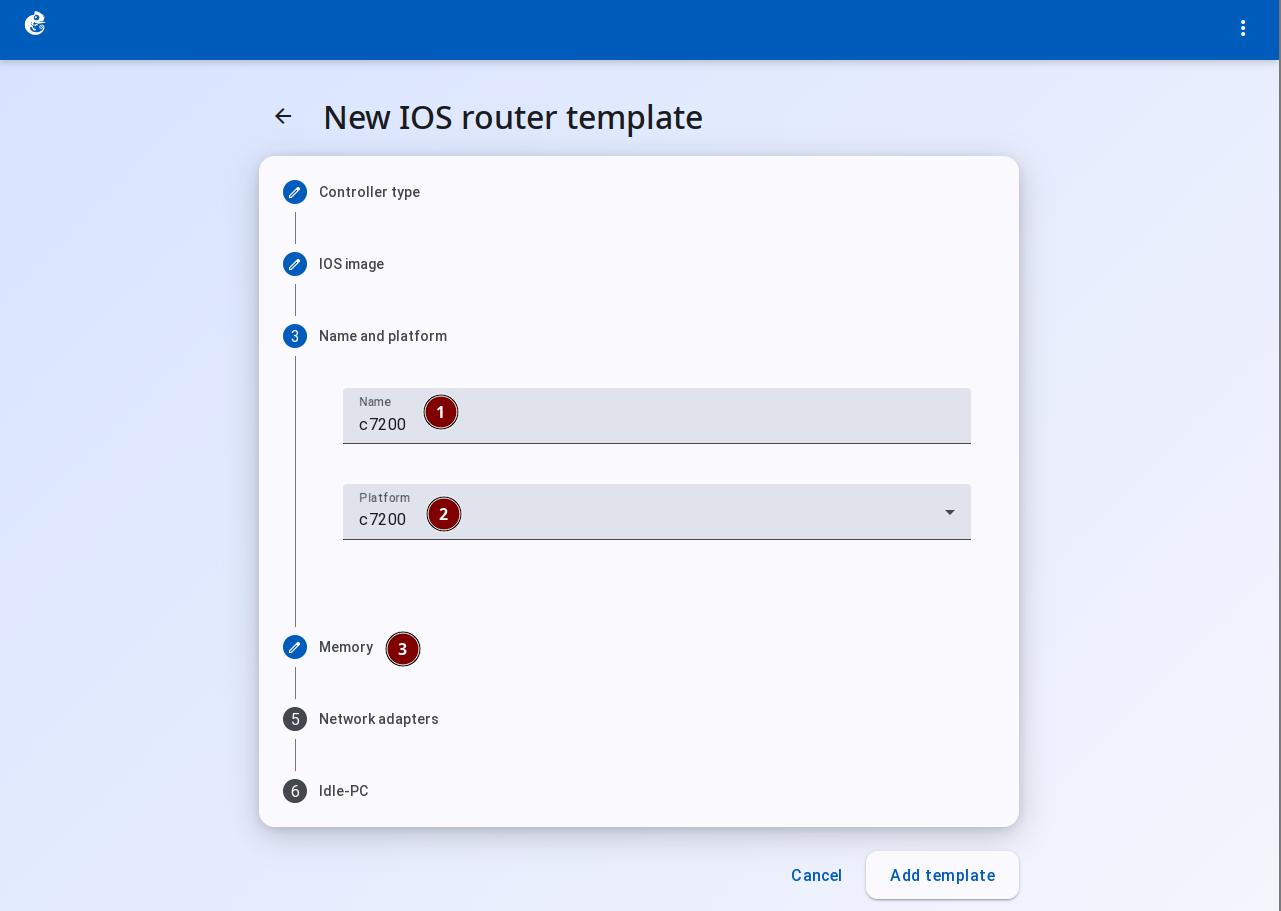

5. 在 Name and platform 中，可以输入名称和选择平台，然后点击”Memory”。

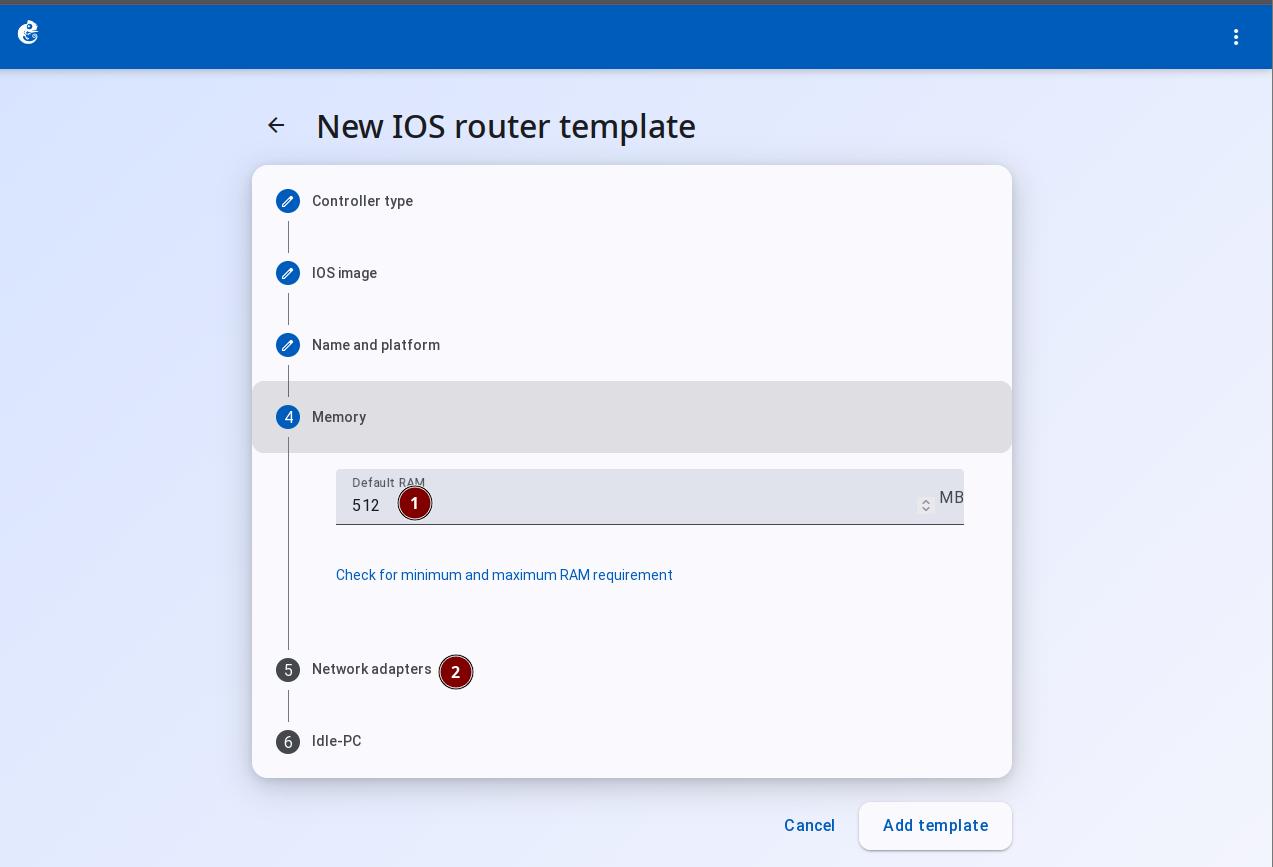

6. 在 Memory 中可修改内存大小，使用默认值即可，然后点击”Network adapters”。

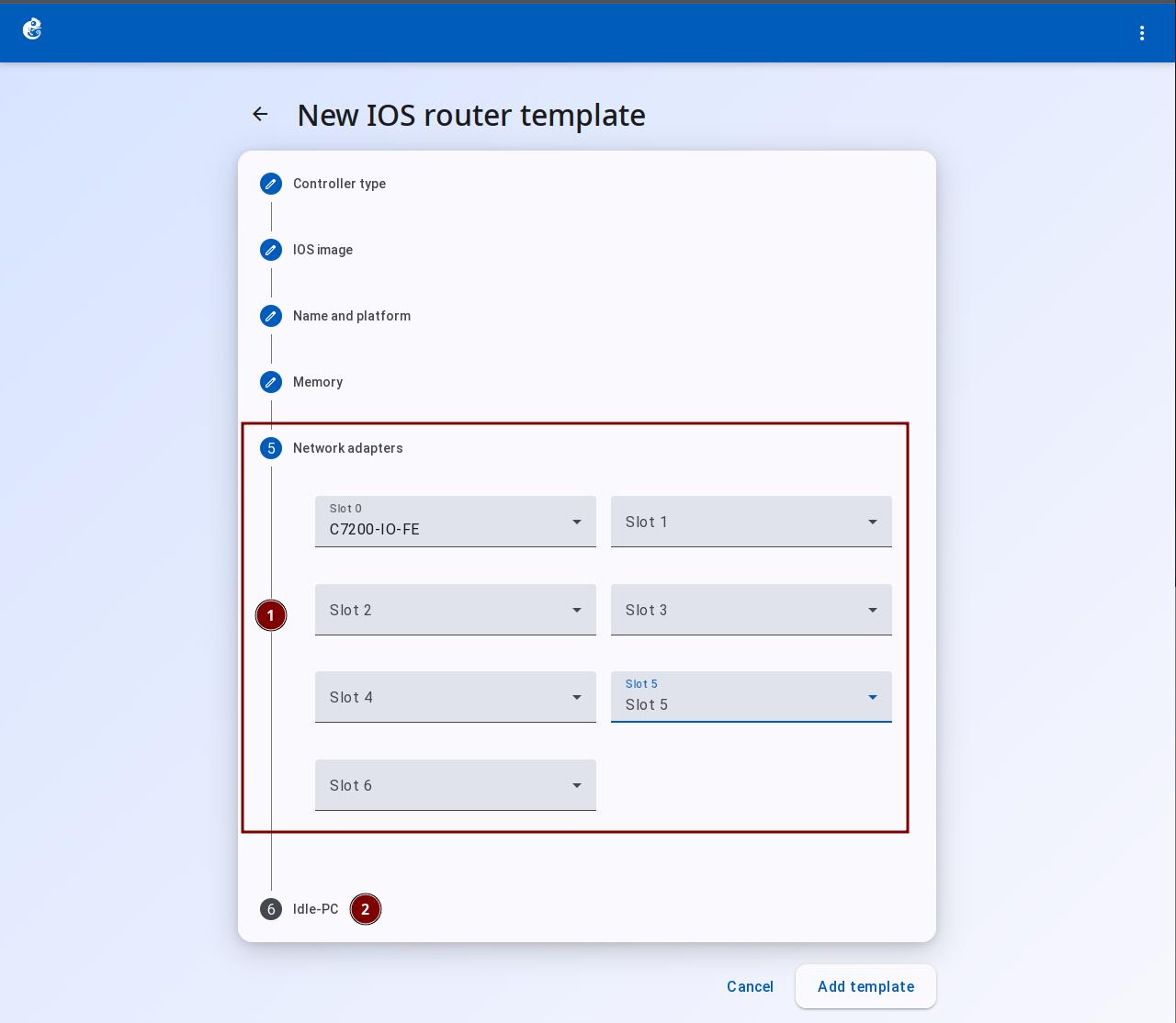

7. 在 Network adapters 中为模板选择接口板卡，然后点击”Idle-PC”。

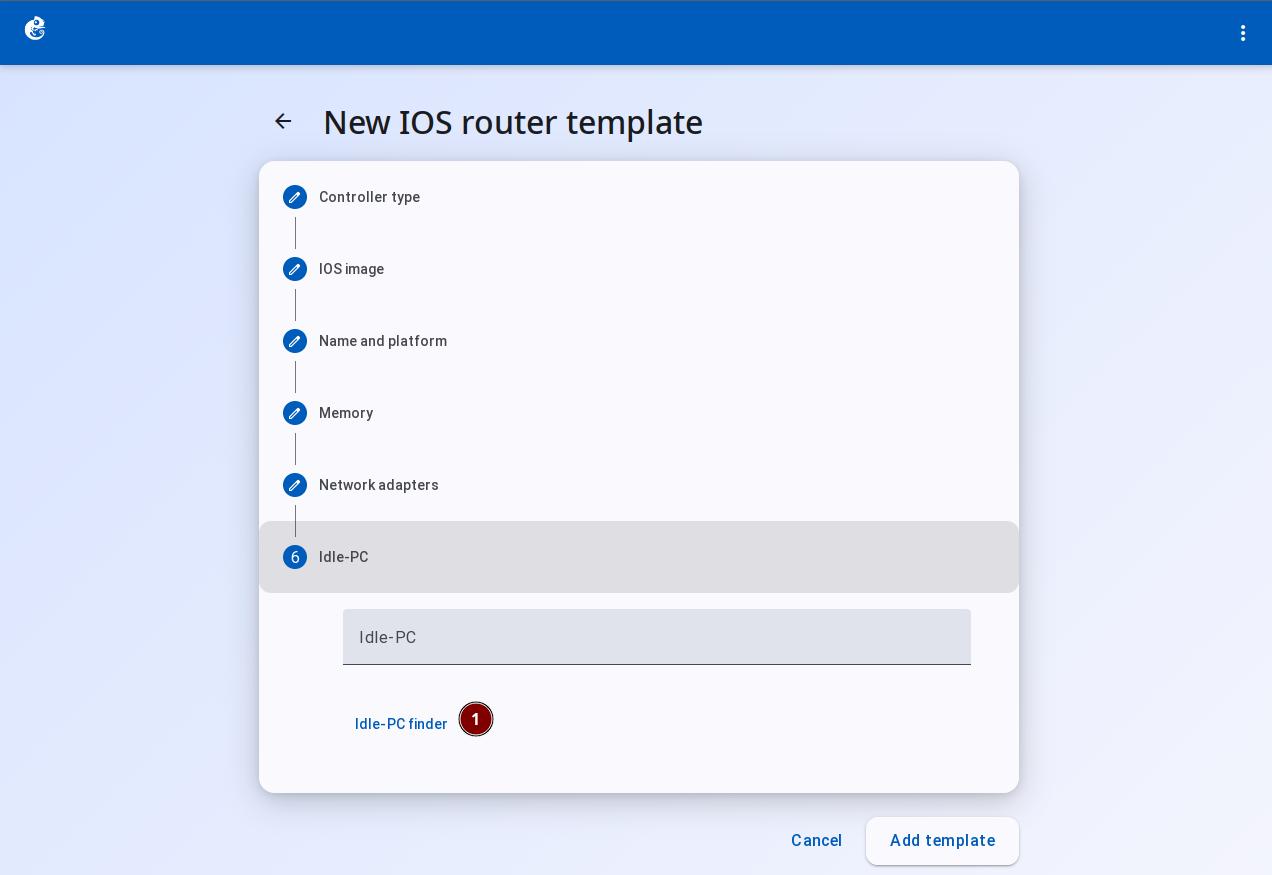

8. 点击”Idle-PC finder”按钮计算 Idle-PC 值，这个数值用于降低 CPU 使用率。

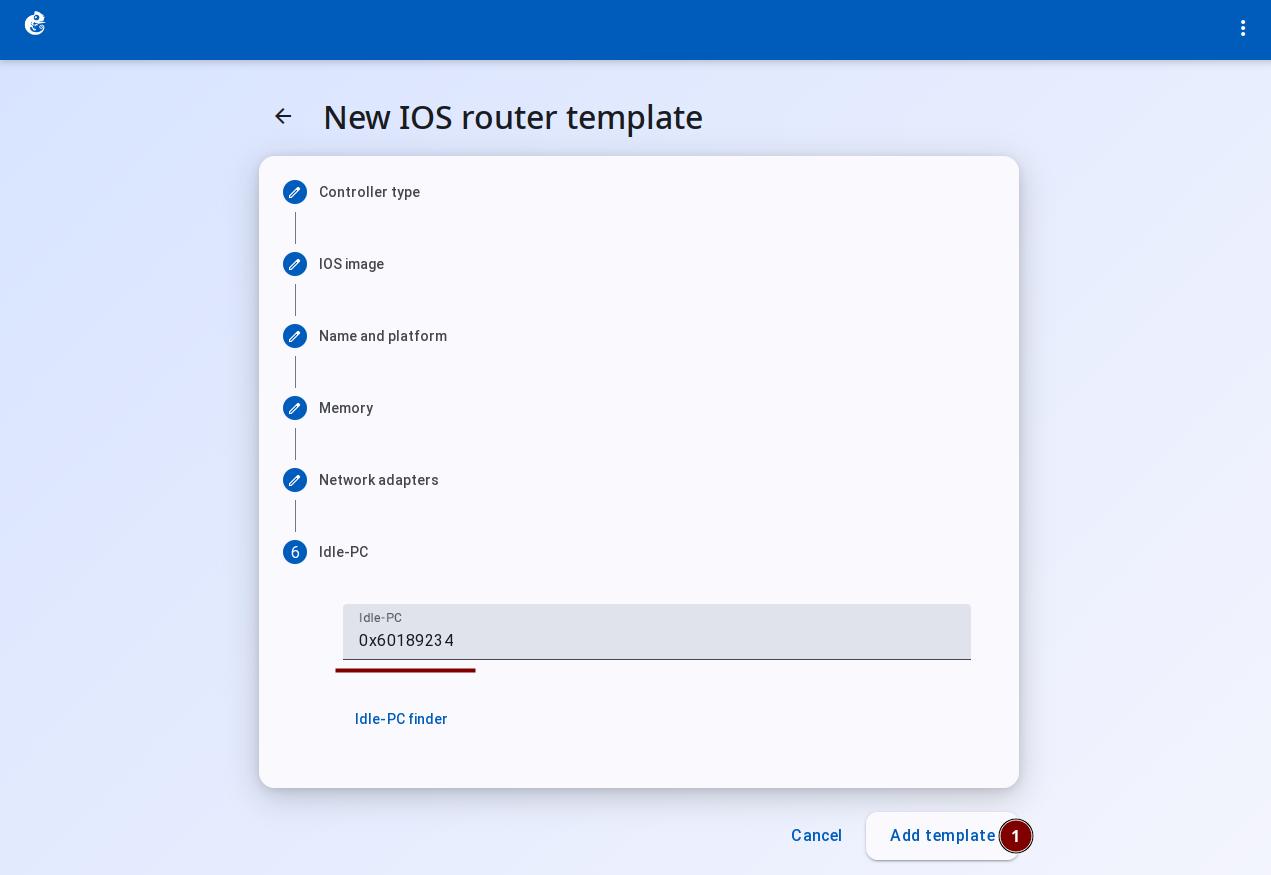

9. 计算完成后，点击”Add Template”按钮。

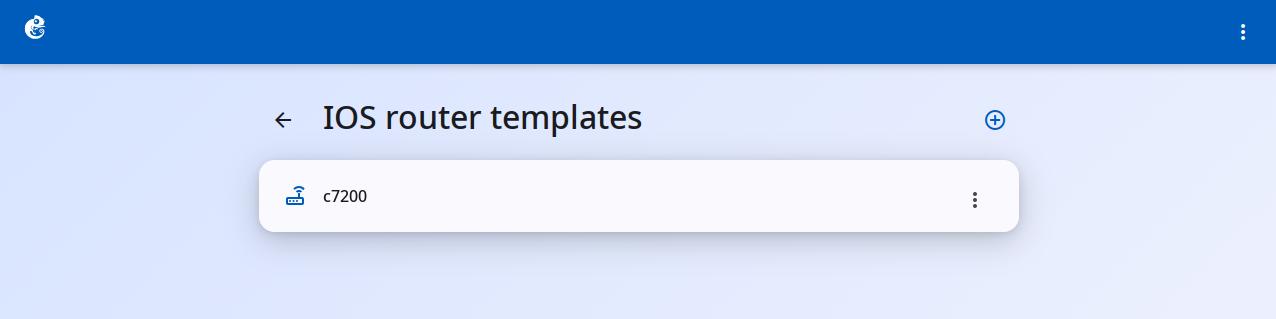

10. 创建完成后，在列表中可以看到新模板。

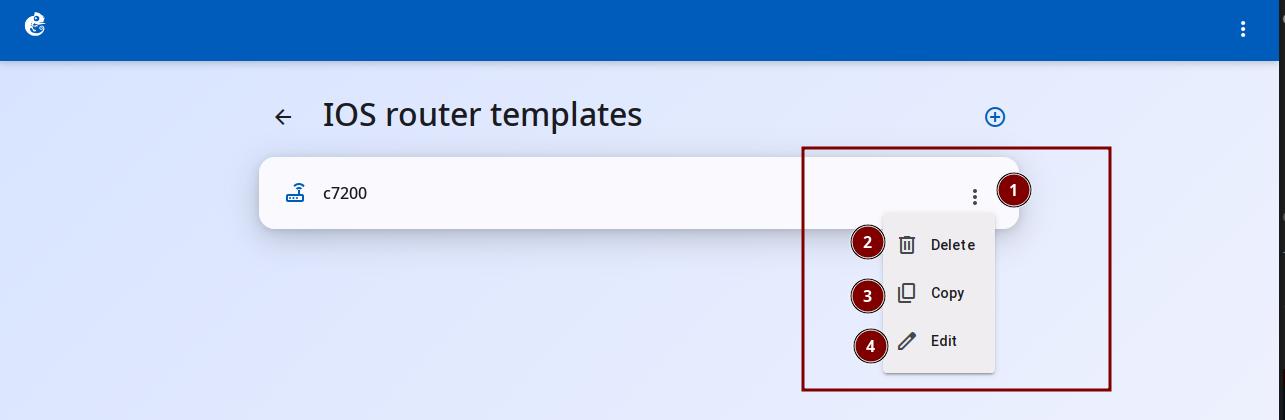

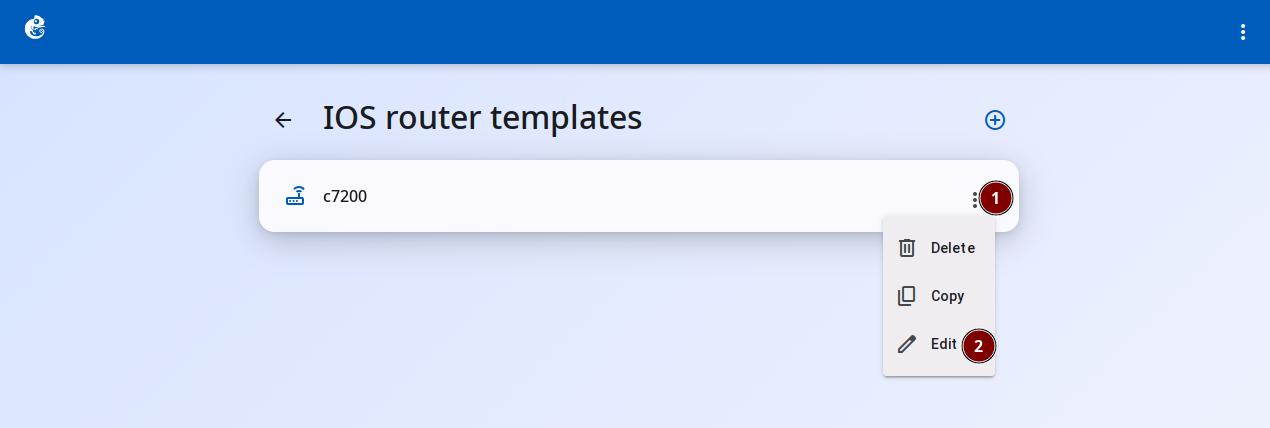

11. 点击右侧的三个点按钮，可以选择删除（Delete）、复制（Copy）或编辑（Edit）。

IOS 路由器模板配置详解

点击”Edit”按钮，进入配置详情。

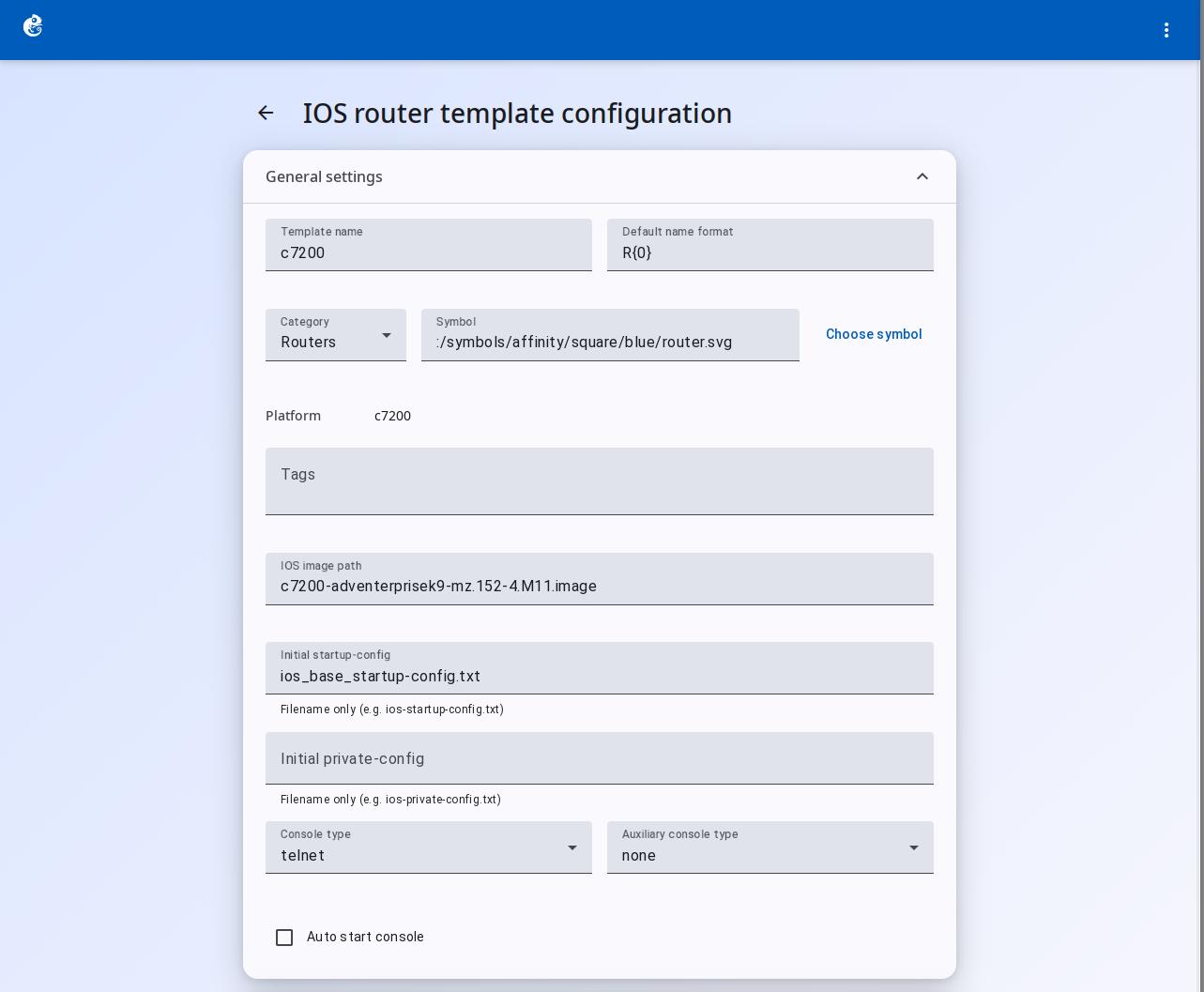

通用设置（General settings）详解（c7200）

以下是 IOS 路由器模板配置页面中通用设置区域的所有字段及其用途：

字段	类型	默认值	用途
Template name	文本	必填，无默认	模板的名称，在列表中显示
Default name format	文本	R{0}	定义实例的自动命名格式，0 递增序号
Category	下拉选择	router	所属分类，决定在设备面板中的分组
Symbol	文本 + 按钮	router	拓扑图上显示的图标
Platform	只读显示	c7200（创建后不可改）	平台名称
Chassis	只读显示	不适用	c7200 无 chassis 选项
Tags	Chip 输入框	[]	标签，用于分类/筛选
IOS image path	文本	必填，无默认	IOS 镜像文件路径
Initial startup-config	文本	ios_base_startup-config.txt	启动配置文件
Initial private-config	文本	“”（空）	私有配置文件
Console type	下拉选择	telnet	可选值 telnet / vnc / spice / none
Auxiliary console type	下拉选择	none	辅助控制台类型
Auto start console	复选框	False	启用后自动打开控制台

note

例如在 Cisco IOS 设备中，需要在 Tags 中添加 device_type 标签来让 AI Copilot 识别设备类型，例如 device_type:cisco_ios_telnet。如果没有添加正确的标签，AI Copilot 将无法操作该设备。

关于 c7200 的特殊说明：

• c7200 没有 Chassis 选项（与 c1700/c2600/c3600 不同），因此 General settings 中不会显示 Chassis
• c7200 的网络适配器在 Slots 区域配置
• Console type 选择 vnc 或 spice 时，服务器端需要相应的 VNC/SPICE 支持才能正常工作

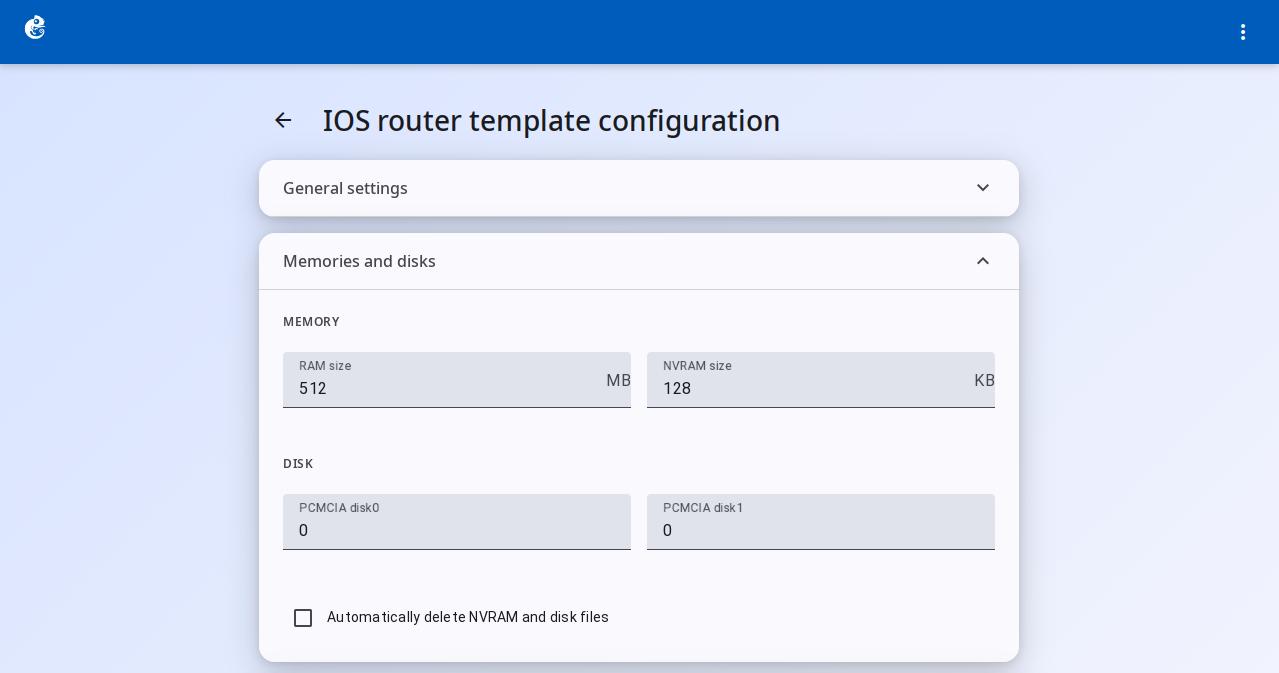

内存与磁盘（Memories and disks）详解

该区域分为 Memory 和 Disk 两个子部分。

Memory

字段	类型	单位	模板默认值	compute 实际值	用途
RAM size	数值输入	MB	512	256	分配给路由器的内存大小
NVRAM size	数值输入	KB	512	128	非易失性 RAM，存储 startup-config
I/O memory	数值输入	%	不适用	—	c7200 无此字段，由 Slot 0 IO 控制器管理

Disk

字段	类型	单位	模板默认值	compute 实际值	用途
PCMCIA disk0	数值输入	MB	0	64	ATA 闪存盘 disk0 大小，设为 0 禁用
PCMCIA disk1	数值输入	MB	0	0	第二个存储设备

note

模板默认值与 Dynamips 进程实际默认值不一致——模板给的是推荐值，compute 侧才是 Dynamips 内部的硬默认值。

关于 c7200 的特别说明：

• c7200 不显示 I/O memory 字段，I/O 内存由 Slot 0 上选择的 IO 控制器卡决定
• PCMCIA disk0/disk1 对应真实路由器上的 disk0: 和 disk1:，c7200 通常至少需要 disk0 来启动 IOS
• 底部有 Automatically delete NVRAM and disk files 复选框，勾选后实验被删除时自动清理 NVRAM 和磁盘文件

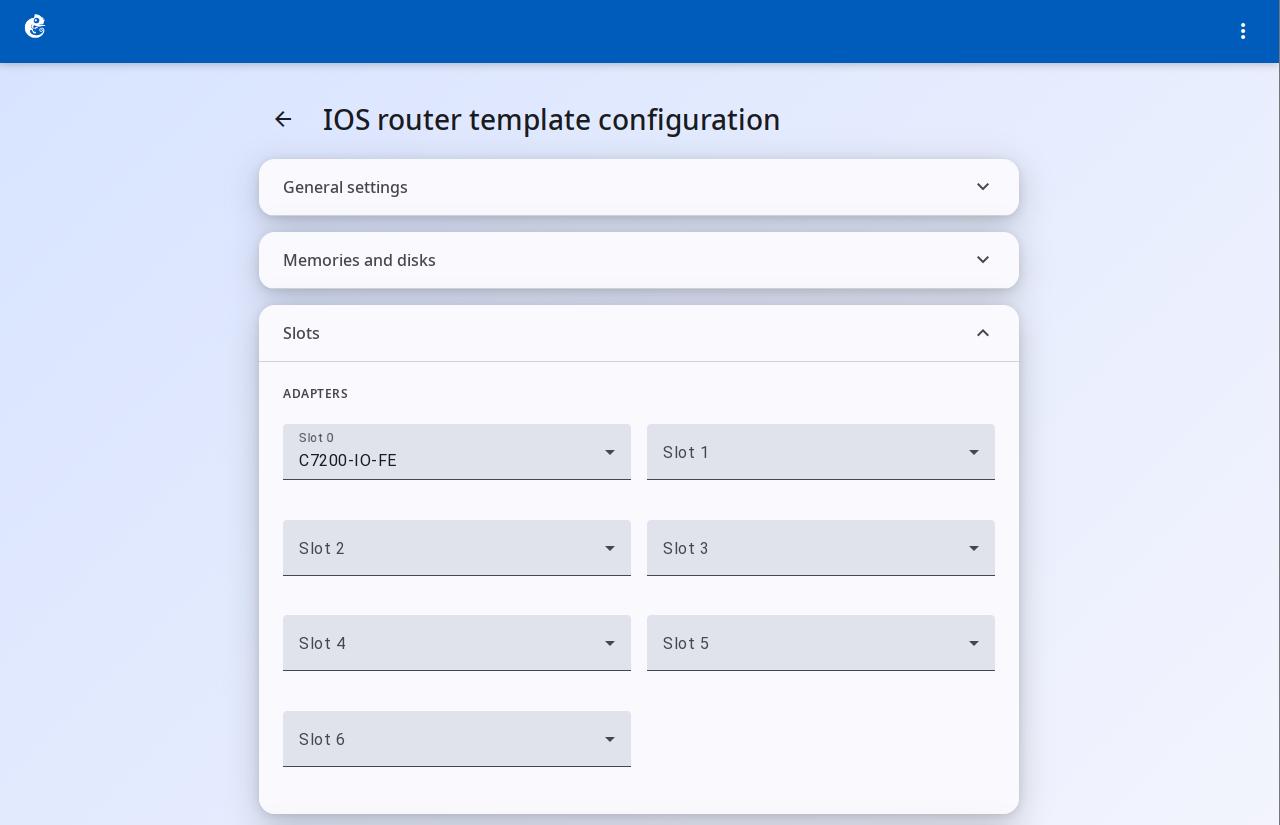

插槽（Slots）详解（c7200）

c7200 模拟的是 7206 路由器，有 7 个 slots（0-6）。Slot 0 为 IO 控制器（单选），Slots 1-6 为端口适配器（可多选，可留空）。

插槽	可选适配器	用途说明
Slot 0	C7200-IO-FE、C7200-IO-2FE、C7200-IO-GE-E	IO 控制器 — 提供带外管理接口。1个/2个快速以太口或1个千兆口
Slots 1-6	PA-A1	ATM 适配器，用于 ATM 网络接口
	PA-FE-TX	单端口快速以太网
	PA-2FE-TX	双端口快速以太网
	PA-GE	单端口千兆以太网
	PA-4T+	4 端口串行（增强型）
	PA-8T	8 端口串行
	PA-4E	4 端口以太网
	PA-8E	8 端口以太网
	PA-POS-OC3	Packet-over-SONET OC3 接口

行为特点：

• Slot 0 只允许选一个 IO 控制器（不提供空选项）
• Slots 1-6 允许多选，可留空
• 模板默认值：Slot 0 → None，Slots 1-6 → None（模板层面均为空）。客户端 UI 可能会自动填入第一个可用选项
• c7200 没有 WIC 插槽，WIC 功能由 Slot 0 的 IO 控制器提供

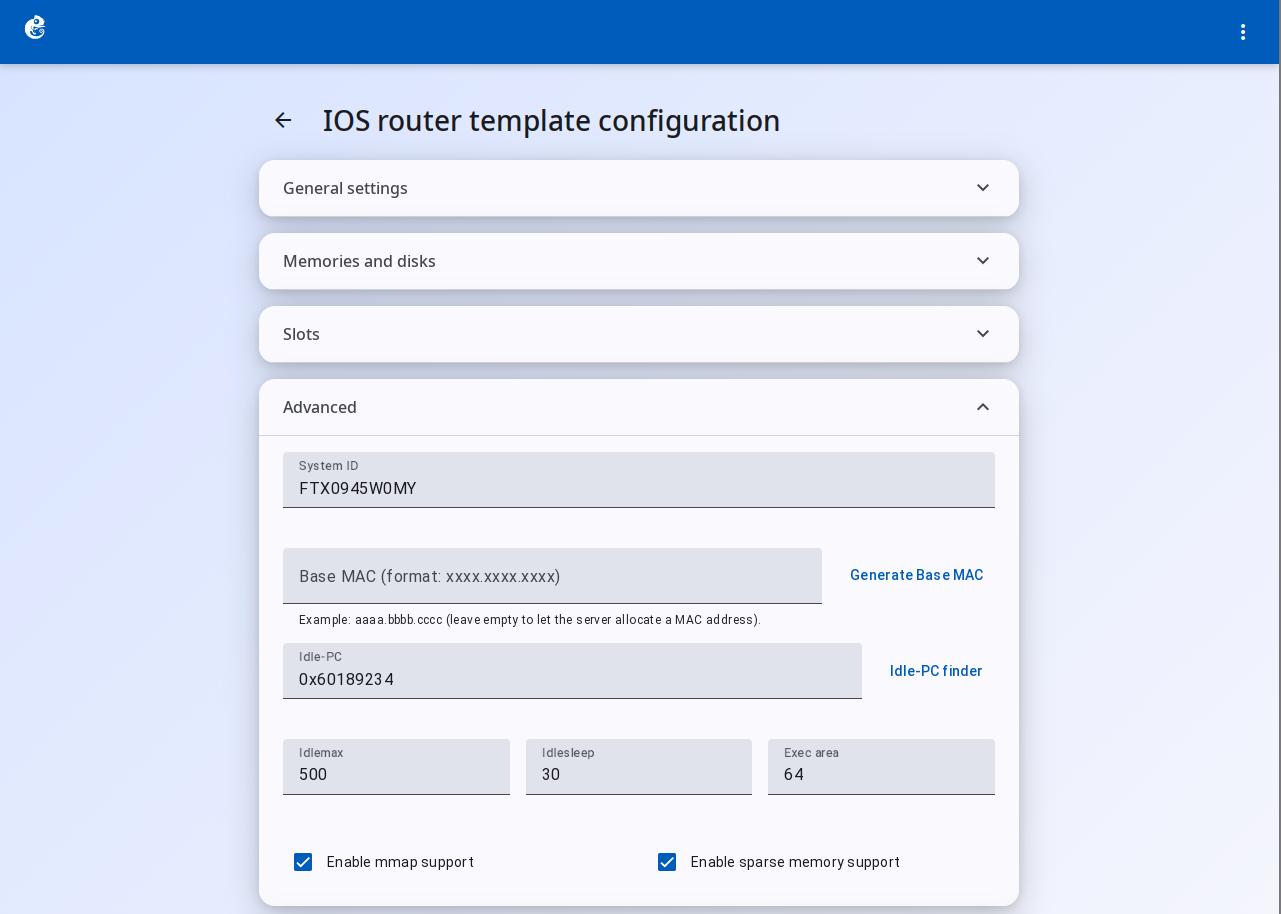

高级设置（Advanced）详解（c7200）

字段	类型	默认值	用途
System ID	文本	FTX0945W0MY	Cisco 路由器 System ID，用于解锁功能集
Base MAC	文本（格式 xxxx.xxxx.xxxx）	""（空）	基 MAC 地址，留空由服务器自动分配
Idle-PC	文本（十六进制 0x...）	""（空）	降低 CPU 占用的关键参数，通过 Idle-PC finder 检测
Idlemax	数值	500	空闲检测参数，控制 CPU 最大时间片
Idlesleep	数值	30	空闲时每次休眠时间（微秒级）
Exec area	数值	64	JIT 编译器执行区域大小
Enable mmap support	复选框	True	启用内存映射文件支持
Enable sparse memory support	复选框	True	稀疏内存支持，c7200 默认开启

关于 c7200 的重点说明：

• Idle-PC 是 c7200 必配项，不设置则 host CPU 会持续 100%
• mmap 和 sparsemem：对于 512MB 及以上 RAM 的 c7200，建议同时启用
• c7200 的 Idlemax 和 Idlesleep 可能需要比低端平台更保守的值
