如何配置 Built-in 内置模板

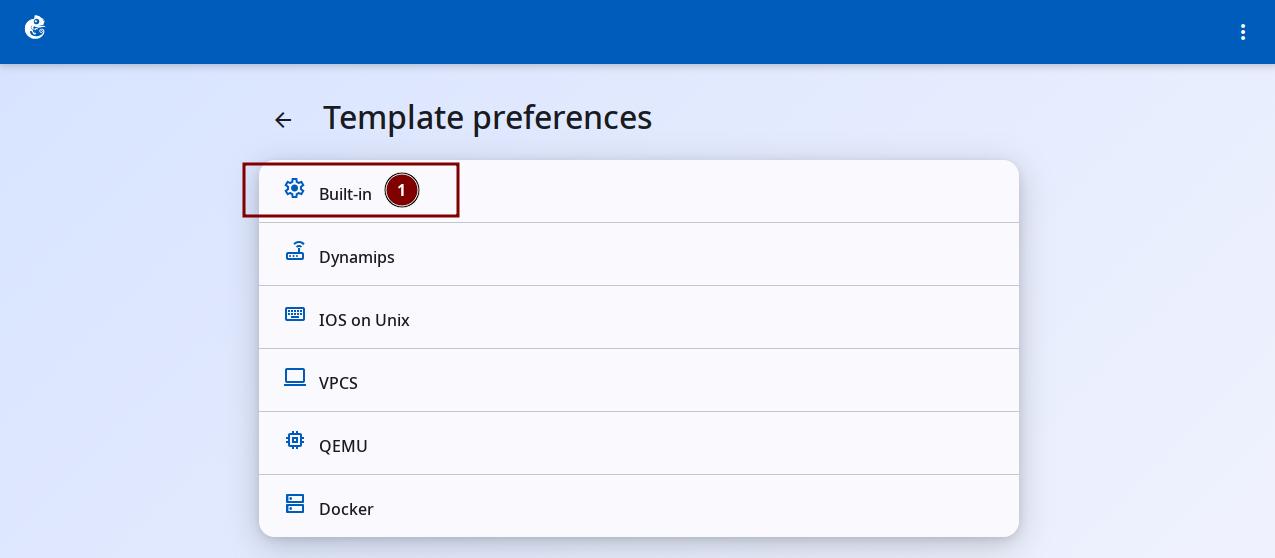

点击"Built-in"选项进入。

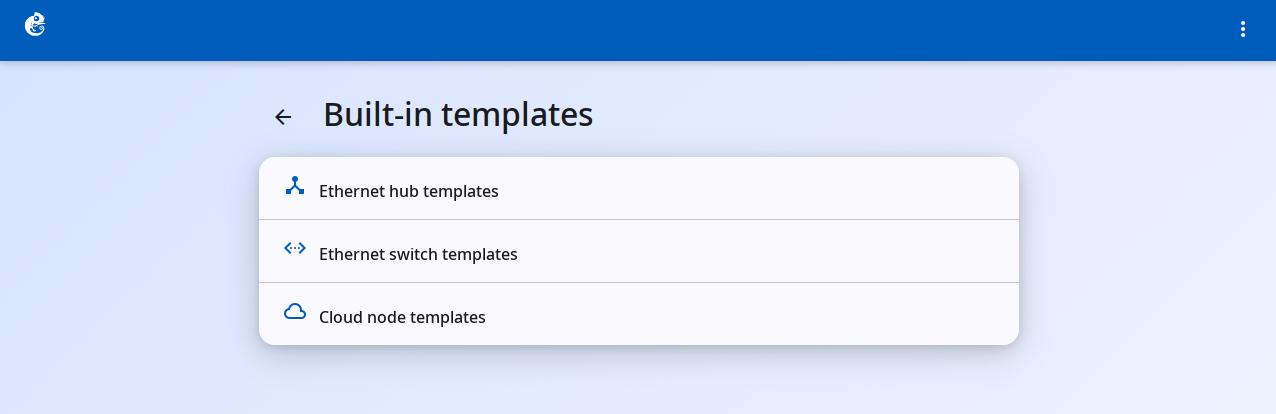

Built-in 模板包含以下三种内置网络设备：

• Ethernet Hub（以太网集线器）
• Ethernet Switch（以太网交换机）
• Cloud Node（云节点）

Ethernet Hub

Ethernet Hub 是 GNS3 中的一个内置节点类型，模拟了一个简单的物理层（Layer 1）中继器 Hub。

创建模板

note

系统默认存在这些模板，一般无需手动创建。

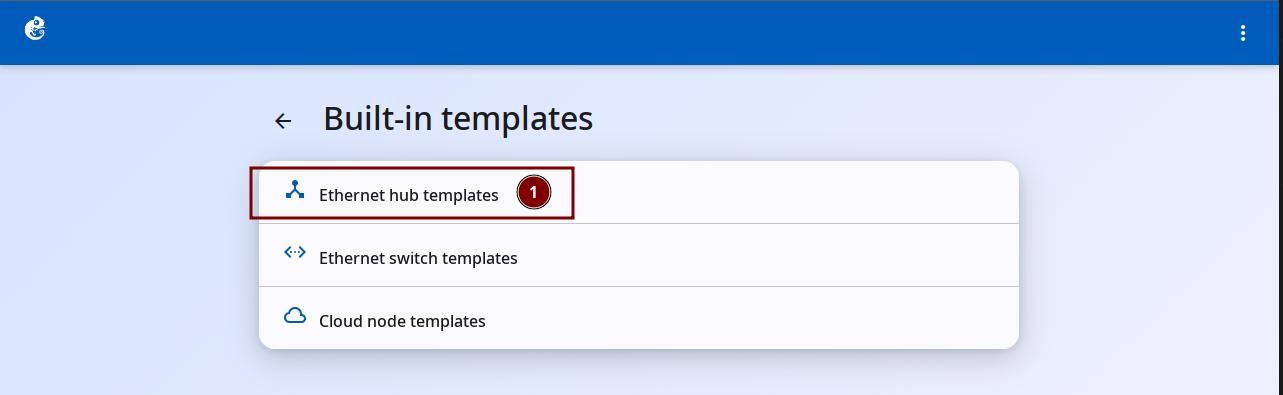

1. 点击"Ethernet Hub Templates"选项进入。

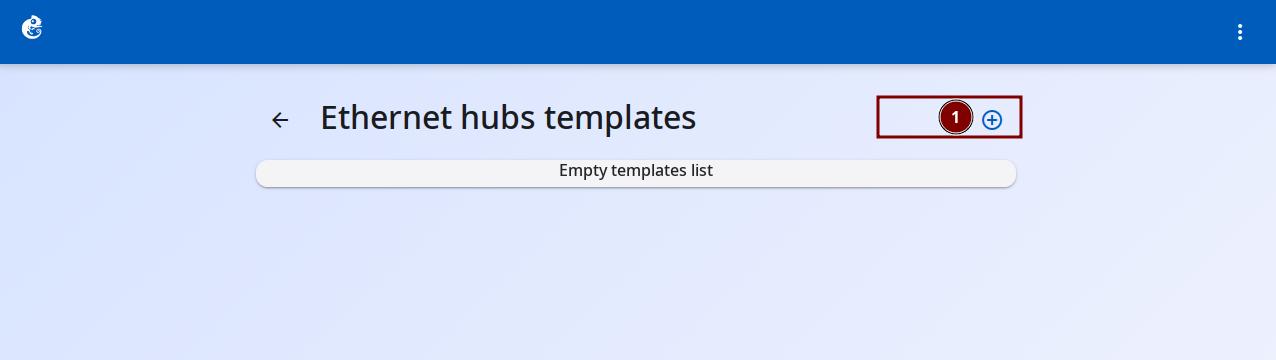

2. 点击右上角的 + 号按钮添加新模板。

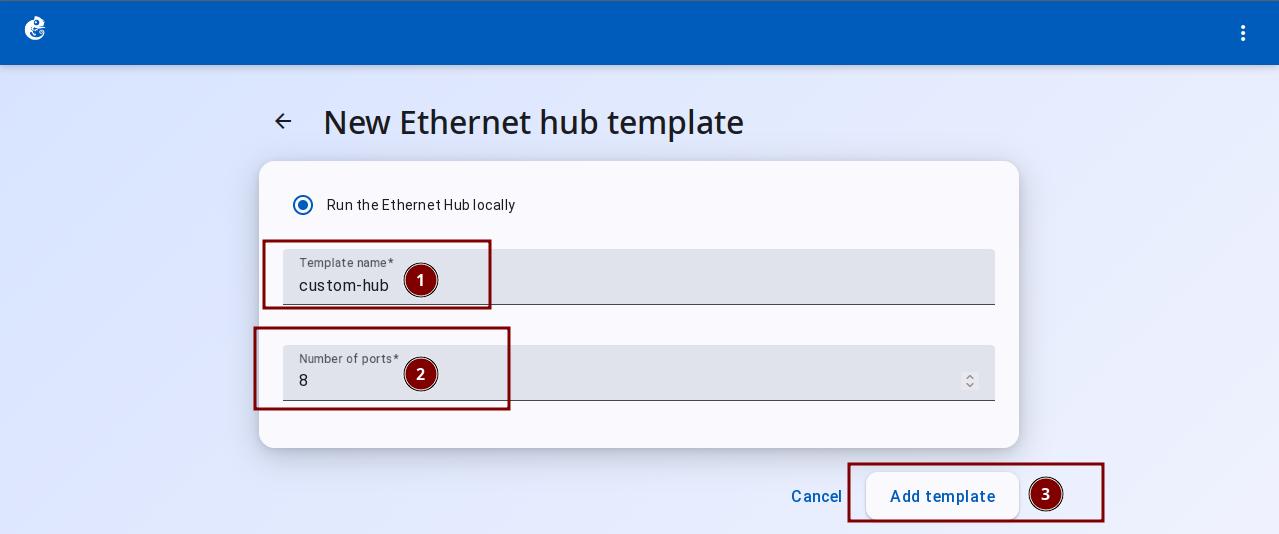

3. 输入模板名称（Template Name）和端口数量（Number of Ports），点击 "Add Template" 完成创建。

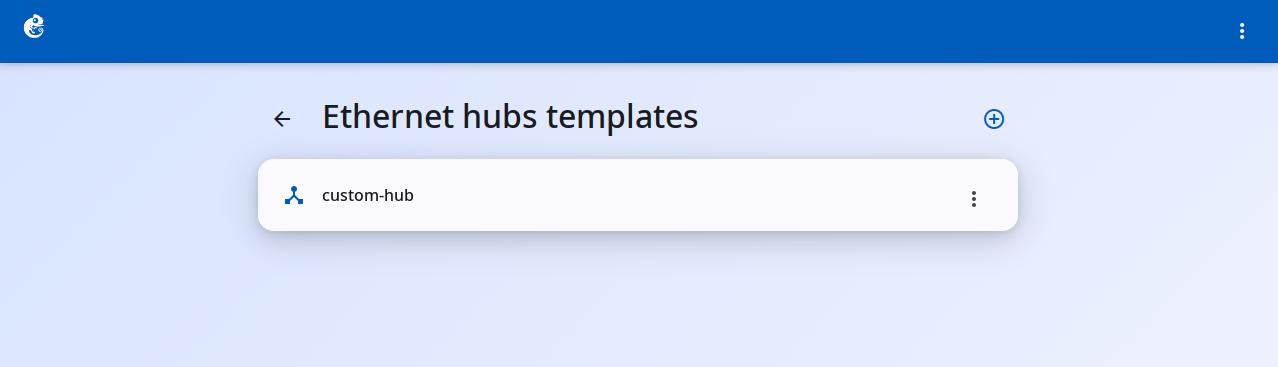

4. 创建完成后，在列表中可以看到新模板。

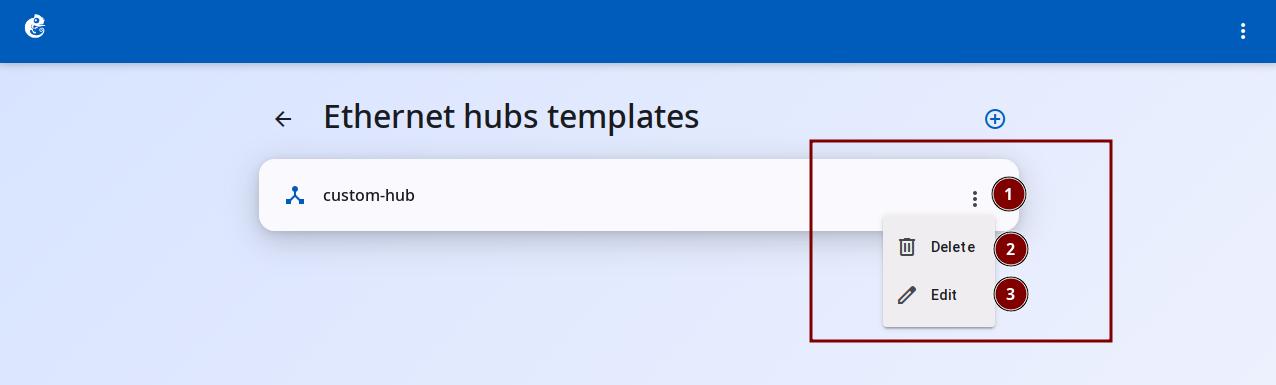

5. 点击右侧的三个点按钮，可以选择删除（Delete）或编辑（Edit）。

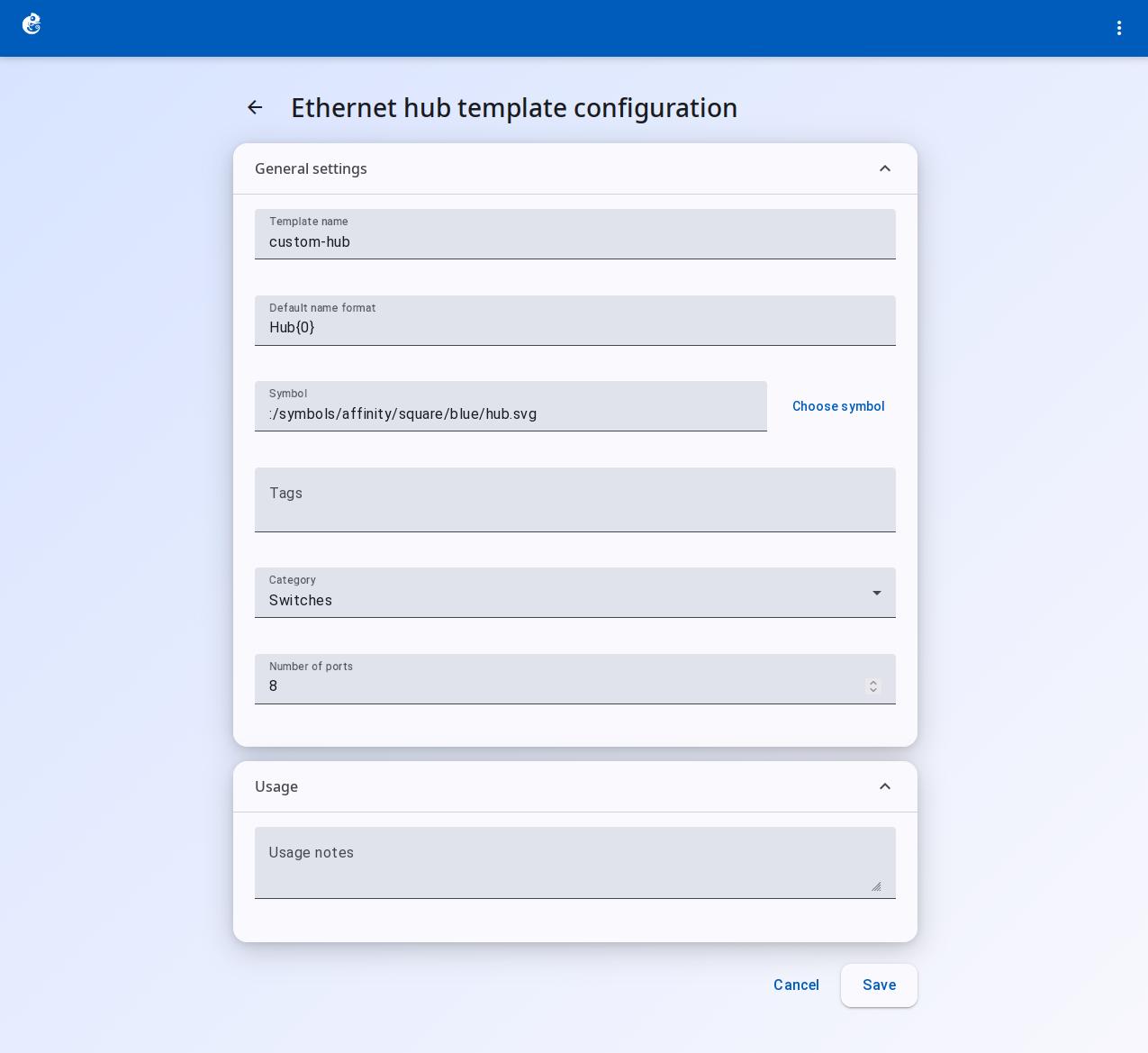

6. 点击 Edit 进入编辑界面，可配置以下内容：

   • Template Name（模板名称）
   • Default Name Format（默认名称格式）
   • Symbol（设备图标）
   • Choose Symbol（选择图标）
   • Tags（标签）
   • Category（类别）
   • Number of Ports（端口数量）
   • Usage（用途）

   修改后，点击右下角的 "Save" 按钮保存生效。

设备介绍

核心特性：

属性	值
类别	switch
默认名称格式	Hub{0}
默认端口数	8 个（Ethernet0 ~ Ethernet7）
图标符号	hub
启动/停止	否（创建即运行，builtin 节点）
控制台	不支持

工作原理：

• 实际实现：基于 Dynamips 的 nio_bridge hypervisor 命令
• 所有端口平铺：没有适配器概念，8 个端口直接编号 0-7
• 端口行为：Hub 收到数据后，会从除入口外的所有端口转发出去（纯物理层广播）
• 支持 PCAP 抓包：可在单个端口上启停抓包

用途：

Ethernet Hub 主要用于教学和网络实验——模拟旧式以太网 Hub 的行为（共享带宽、冲突域），与 Ethernet Switch 形成对比，帮助学生理解冲突域、CSMA/CD 等概念。对大多数用户来说，开箱即用，无需手动添加。

Ethernet Switch

Ethernet Switch 是 GNS3 内置的二层交换机节点，基于 Dynamips hypervisor 的 ethsw 命令实现，支持 VLAN 划分和端口模式配置。

创建模板

note

系统默认存在这些模板，一般无需手动创建。

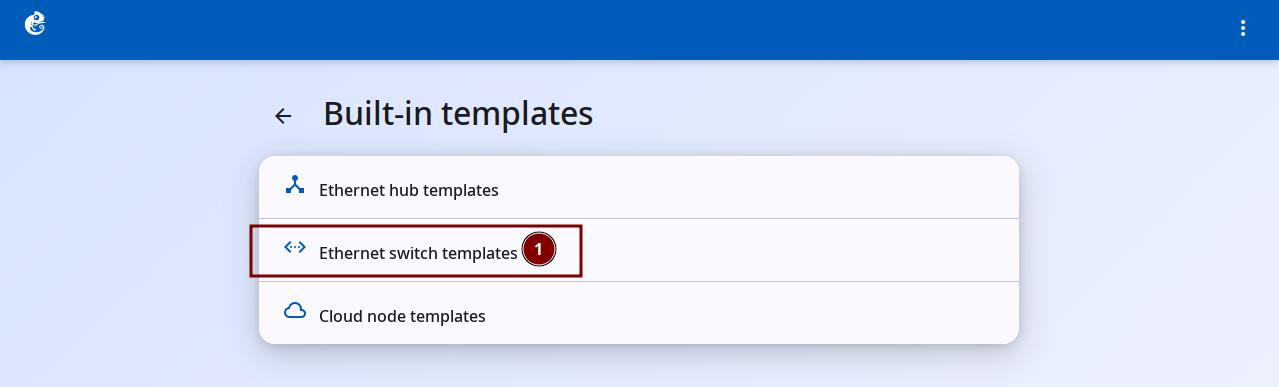

1. 点击"Ethernet Switch Templates"选项进入。

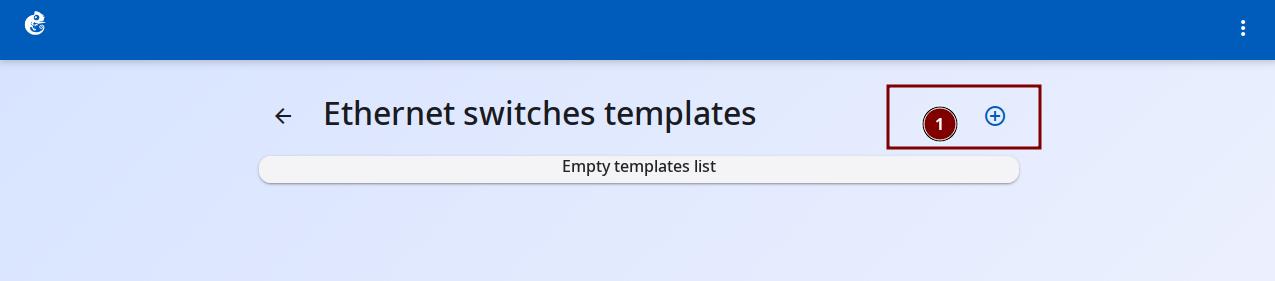

2. 点击右上角的 + 号按钮添加新模板。

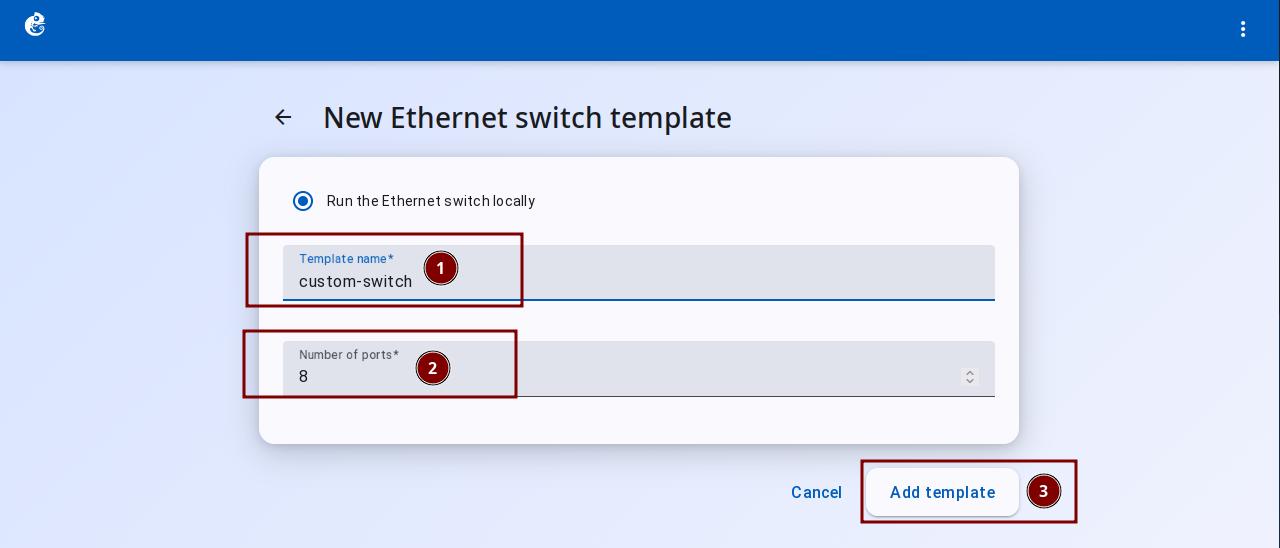

3. 输入模板名称（Template Name）和端口数量（Number of Ports），点击 "Add Template" 完成创建。

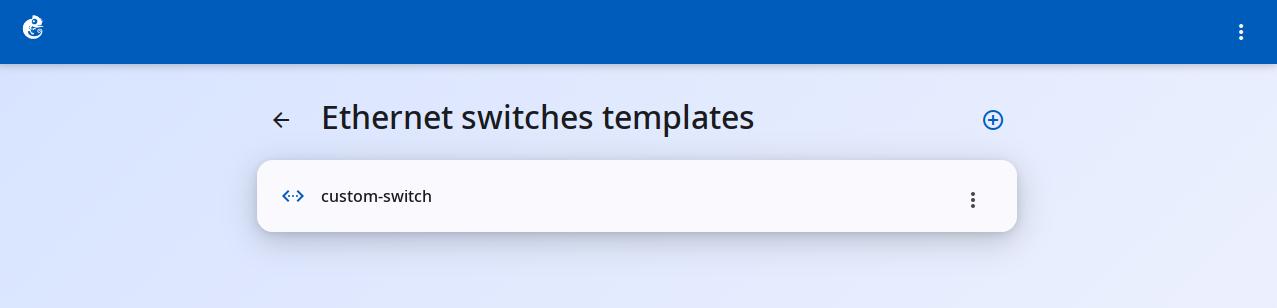

4. 创建完成后，在列表中可以看到新模板。

5. 点击 Edit 进入编辑界面：

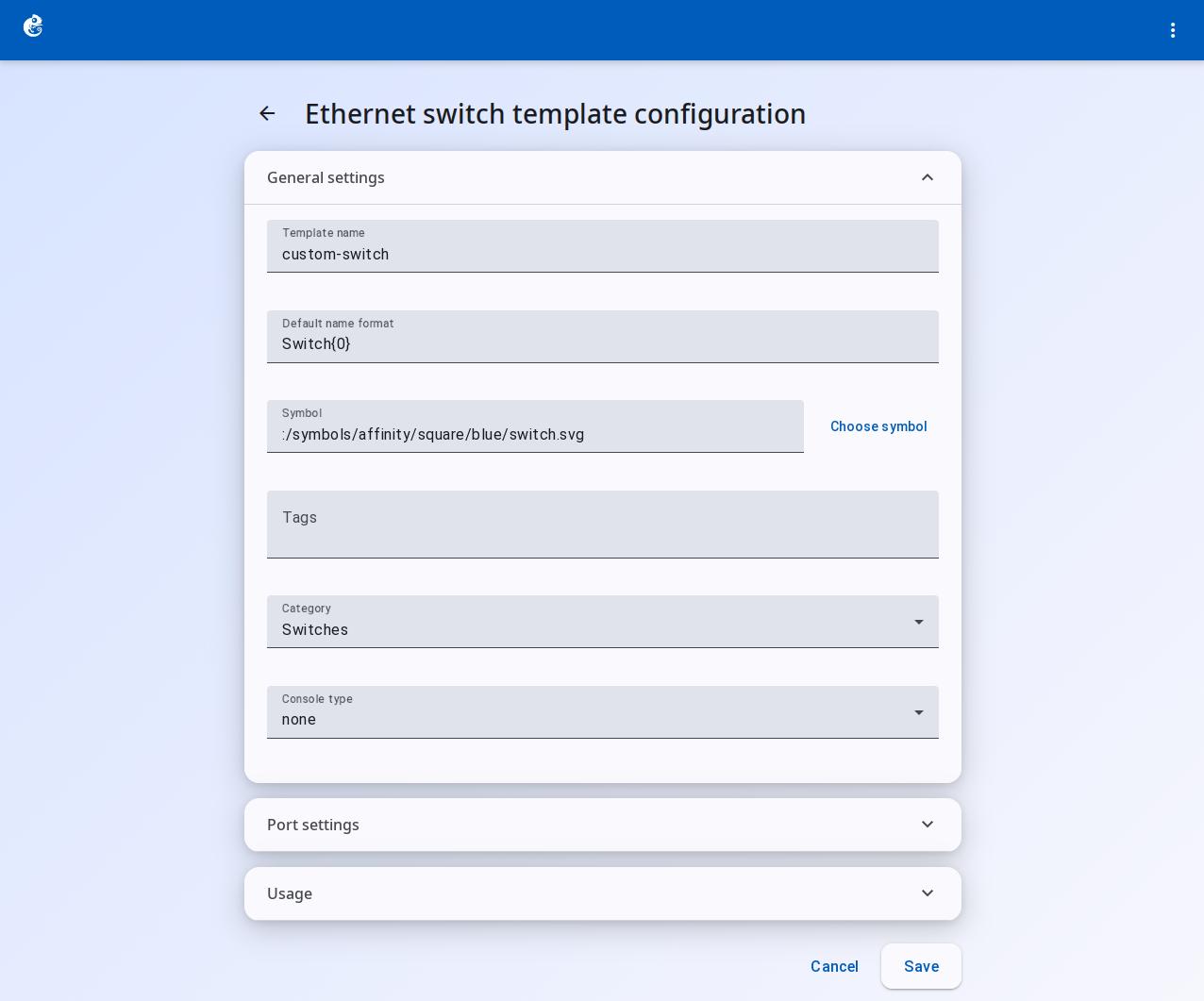

   General Settings（常规设置）

   • Template Name（模板名称）
   • Default Name Format（默认名称格式）
   • Symbol（设备图标）
   • Choose Symbol（选择图标）
   • Tags（标签）
   • Category（类别）
   • Console Type（控制台类型）

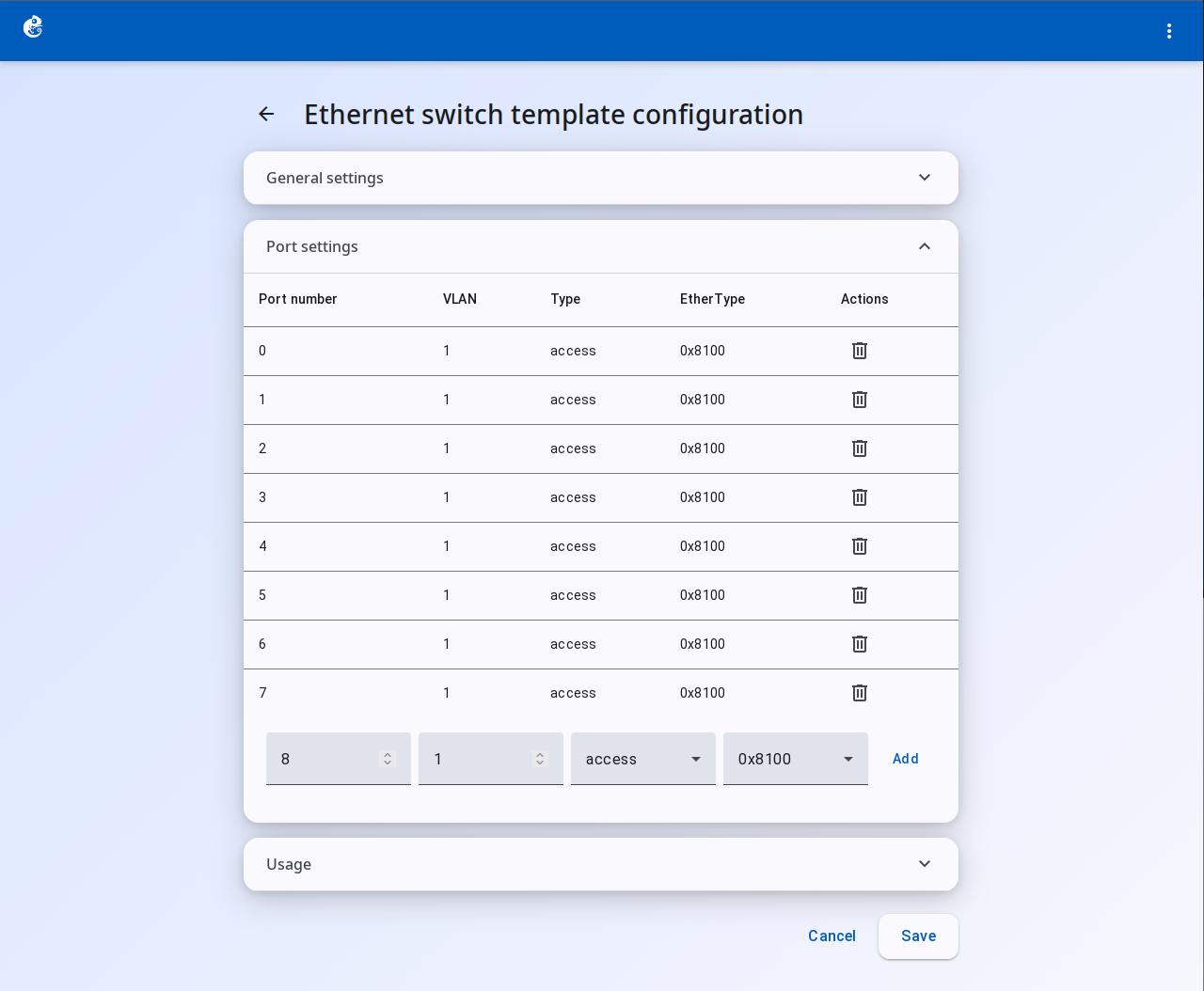

   Port Settings（端口设置）

   • Port Number（端口号）
   • VLAN（VLAN ID）
   • Type（端口类型）
   • EtherType（以太网类型）
   • Actions（操作）

   修改后，点击右下角的 "Save" 按钮保存生效。

设备介绍

与 Ethernet Hub 的区别：

特性	Hub	Switch
工作层级	物理层（L1）	数据链路层（L2）
VLAN	不支持	支持 Access / dot1q / QinQ
MAC 学习	广播所有端口	Dynamips 内部维护 MAC 表
冲突域	共享（一个冲突域）	每个端口独立冲突域

默认配置：

• 端口数量：8 个（Ethernet0 ~ Ethernet7）
• 端口类型：全部为 access，VLAN 1
• 名称格式：Switch{0}
• 类型：builtin 节点，创建即运行，不可启停

端口模式说明：

通过 ports_mapping 配置每个端口的行为，支持三种模式：

Access 端口（接入端口） - 属于单个 VLAN，通常连接终端设备（PC、服务器）

dot1q 端口（802.1Q 中继端口） - 允许多个 VLAN 通过，设置一个本征 VLAN（native VLAN）

QinQ 端口（802.1ad 运营商中继） - 双层 VLAN 标记，用于运营商网络。可配置外层以太网类型

支持的 ethertype 值：

值	标准
0x8100	标准 802.1Q（默认）
0x88A8	运营商 802.1ad（QinQ）
0x9100	旧式 QinQ
0x9200	旧式 QinQ

端口设置会在链接建立（NIO 绑定）时自动应用到 Dynamips hypervisor。

局限性：

1. 不能启动/停止/挂起/重启 — builtin 节点，创建即运行
2. 控制台不可用 — 虽然留有 console_type 属性，但 telnet 会提示不可用
3. 纯二层功能 — 不支持三层路由、STP 生成树协议等高级交换特性
4. 端口配置在计算层 — 控制器只看到平铺端口列表，VLAN/类型信息仅在 Dynamips 层面生效

Cloud Node

Cloud 节点是 GNS3 中桥接到宿主机网络的内置节点，属于 guest 类别，名称格式 Cloud{0}。

创建模板

note

系统默认存在这些模板，一般无需手动创建。

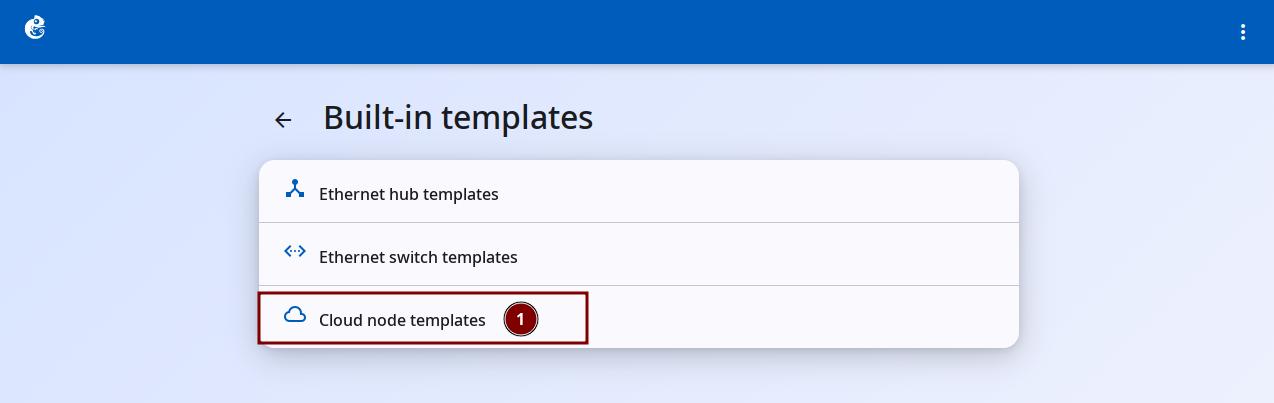

1. 点击"Cloud Node Templates"选项进入。

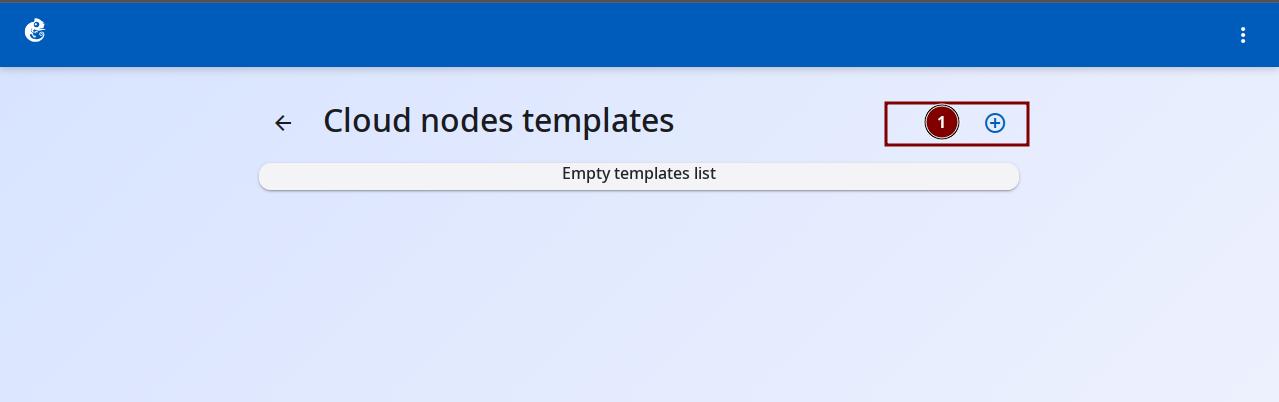

2. 点击右上角的 + 号按钮添加新模板。

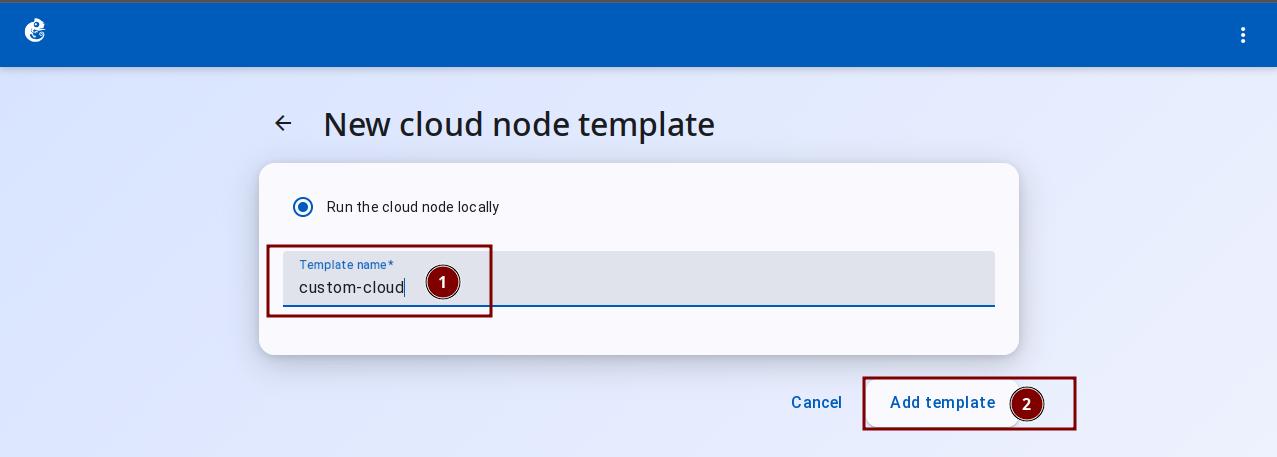

3. 输入模板名称（Template Name），点击 "Add Template" 完成创建。

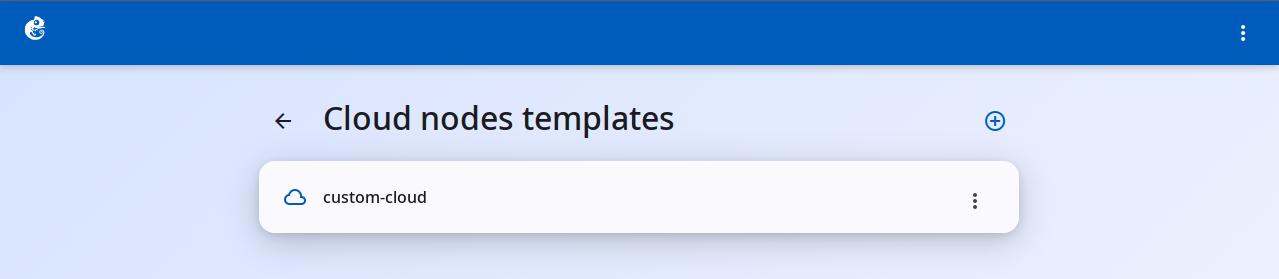

4. 创建完成后，在列表中可以看到新模板。

5. 点击 Edit 进入编辑界面：

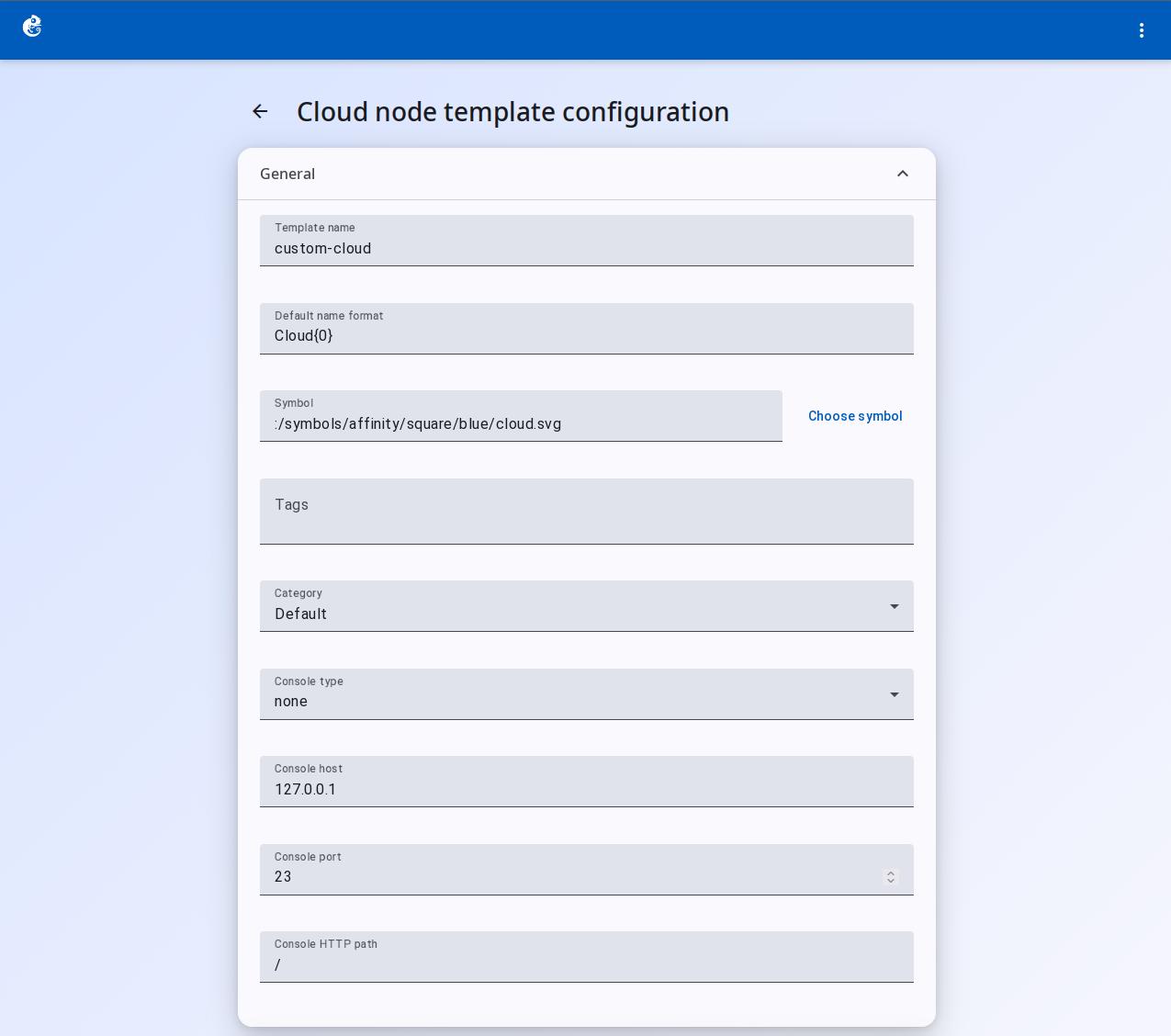

   General Settings（常规设置）

   • Template Name（模板名称）
   • Default Name Format（默认名称格式）
   • Symbol（设备图标）
   • Choose Symbol（选择图标）
   • Tags（标签）
   • Category（类别）

   这几个字段无实际使用

   • Console Type（控制台类型）
   • Console Host
   • Console Port
   • Console HTTP Path

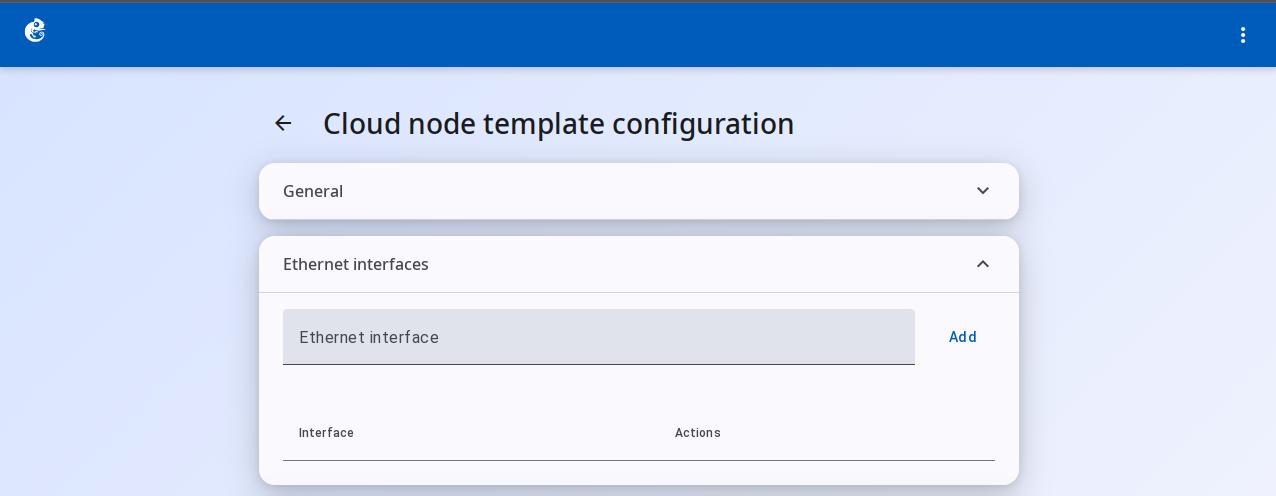

6. Ethernet Interfaces — 在模板中没有数据，需要在项目中添加节点后配置。

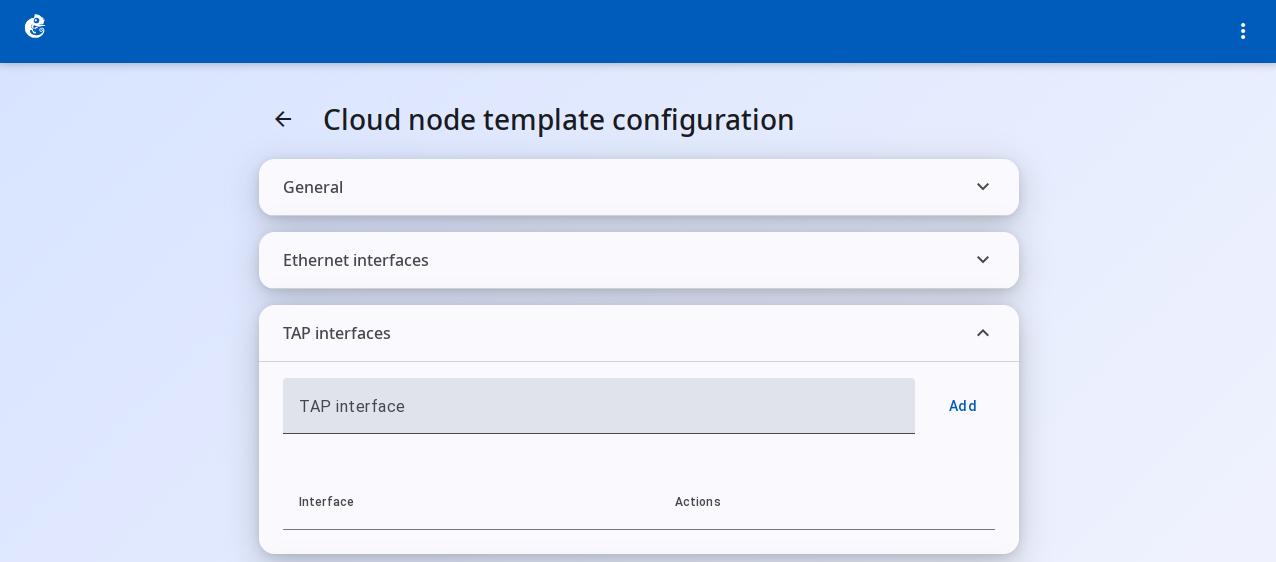

7. TAP Interfaces — 添加 TAP 接口名称。

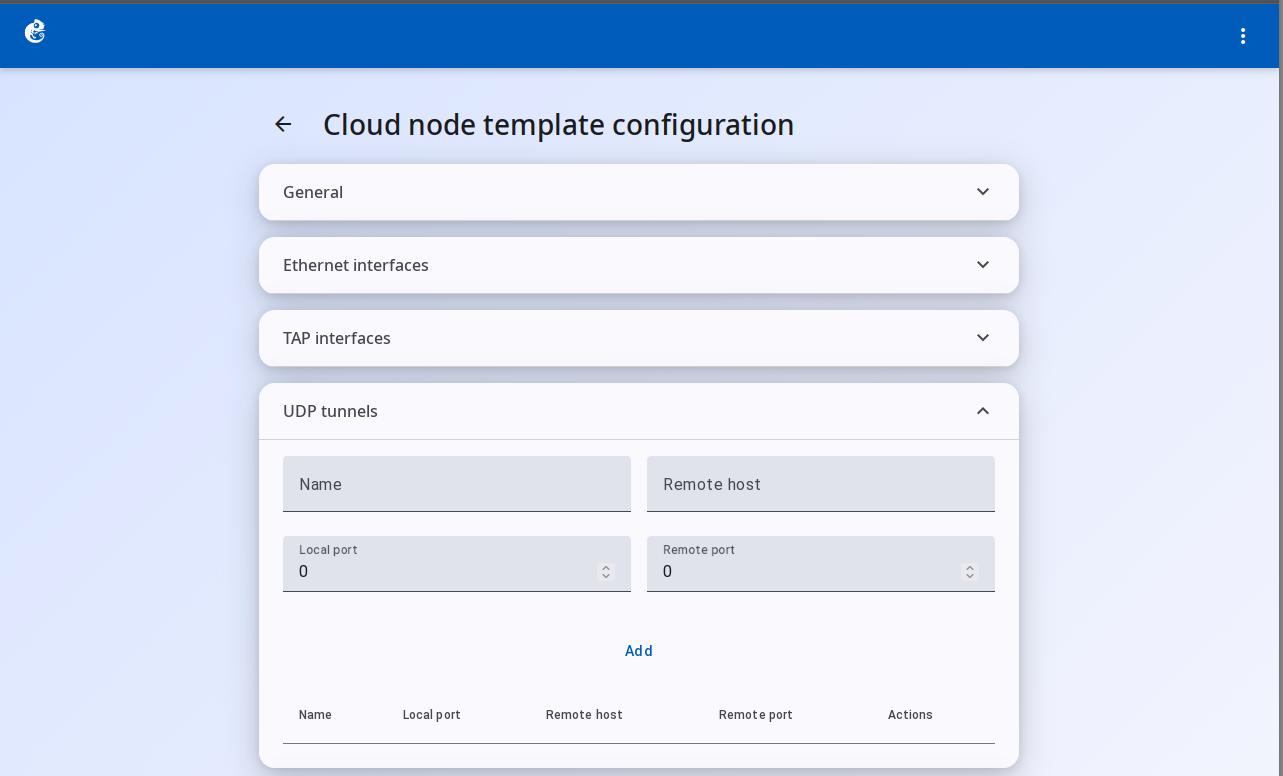

8. UDP Tunnels — 创建 UDP 隧道连接远端主机的指定端口。

设备介绍

核心作用：

Cloud 让拓扑中的虚拟设备能够与宿主机网络（或宿主机本身）通信。它本质上是一个网络桥接点——把拓扑里的链路映射到宿主机的真实网络接口上。

三种端口类型：

Cloud 支持三种端口映射方式，对应不同的连接场景：

Ethernet 端口（最常用） - 直接绑定到宿主机的一个物理或虚拟网卡

TAP 端口 - 绑定到宿主机 TAP 虚拟接口

UDP 端口 - 直接指定 UDP 隧道端点（极少用）

自动发现接口：

创建 Cloud 节点时如果不指定端口映射，系统会自动填充宿主机上非特殊的接口，排除以下类型：

• lo、vmnet*、vboxnet*、docker*、lxcbr*、virbr*
• ovs-system、veth*、fw*、p2p*、bridge*
• vmware*、virtualbox*、gns3*、*-nic

与 NAT 节点的区别：

特性	Cloud	NAT
桥接到	任意宿主机接口	默认 virbr0（Linux）
端口数量	可配置多个	固定单个 nat0 端口
接口可定制	自由选择	固定
端口映射可改	支持	只读
用途	灵活桥接到特定网络	快速提供 NAT 上网

限制：

1. 不支持 Stop/Suspend — builtin 节点，只能 Start（实际创建即运行）
2. Cloud 到 Cloud 禁止直连 — controller/link.py 会阻止这种连接
3. 需要特权 — Ethernet 类型在 Linux 上需要 root 权限操作原始套接字或 TAP 设备
4. macOS 不支持 Wi-Fi 适配器桥接

控制台说明：

Cloud 节点本身不能通过控制台操作（它不是路由器/交换机）。虽然 Schema 中定义了 remote_console_* 字段（如 remote_console_type、remote_console_host、remote_console_port），数据库也会存储，API 也会传递，但服务端并没有实现任何对应的逻辑来处理这些字段。它们更像是预留的占位字段或废弃的遗留属性，Cloud 的控制台实际上不可用。
